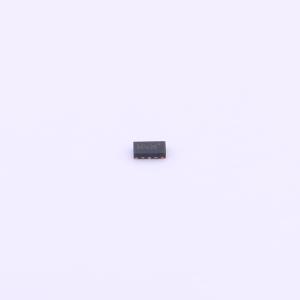

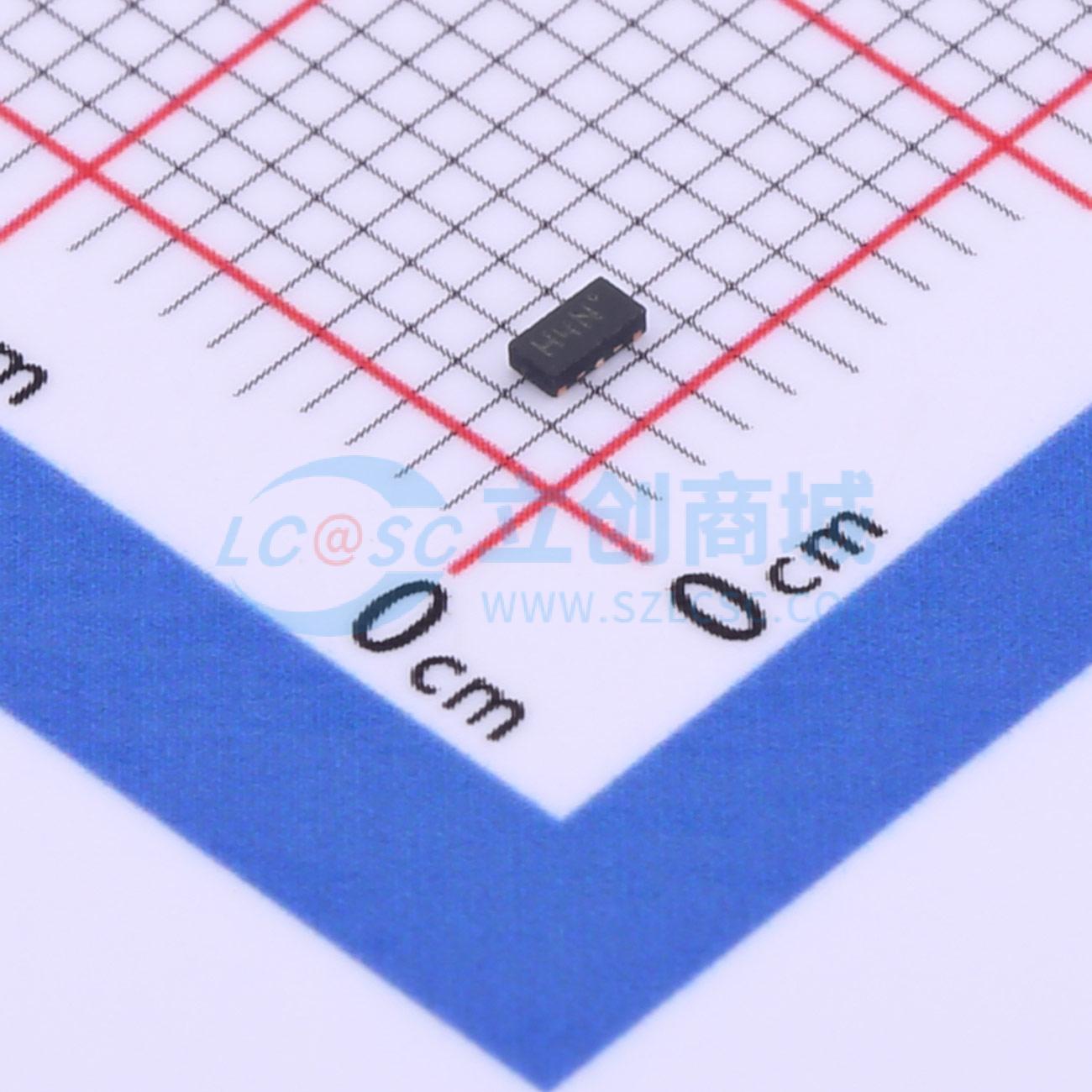

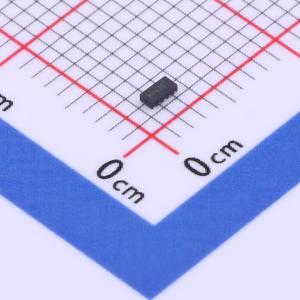

HSP061-4NY8
HSP061-4NY8
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速线路的4线ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- HSP061-4NY8
- 商品编号
- C1973039
- 商品封装
- UQFN-8L(1x2)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
HSP061-4NY8是一款4通道ESD阵列，采用轨到轨架构，专为保护高速差分线路而设计。 电容的超低变化确保了对信号偏斜的影响极小。大带宽和低反射使其适用于5 Gbps。 该器件采用间距为400 μm的μQFN-8L封装，可最小化PCB面积。
商品特性
- 直通式布线，保持信号完整性
- 超大型带宽：6 GHz
- 超低电容：0.6 pF
- 低时域反射
- 低泄漏电流：25 ℃时为100 nA
- 扩展的工作结温范围：-40 ℃至150 ℃
- 封装尺寸（mm）：2x1x0.5
- 符合RoHS标准
应用领域
- HDMI 1.3和1.4数字视频接口
- Display Port
- USB 3.0
- Serial ATA
