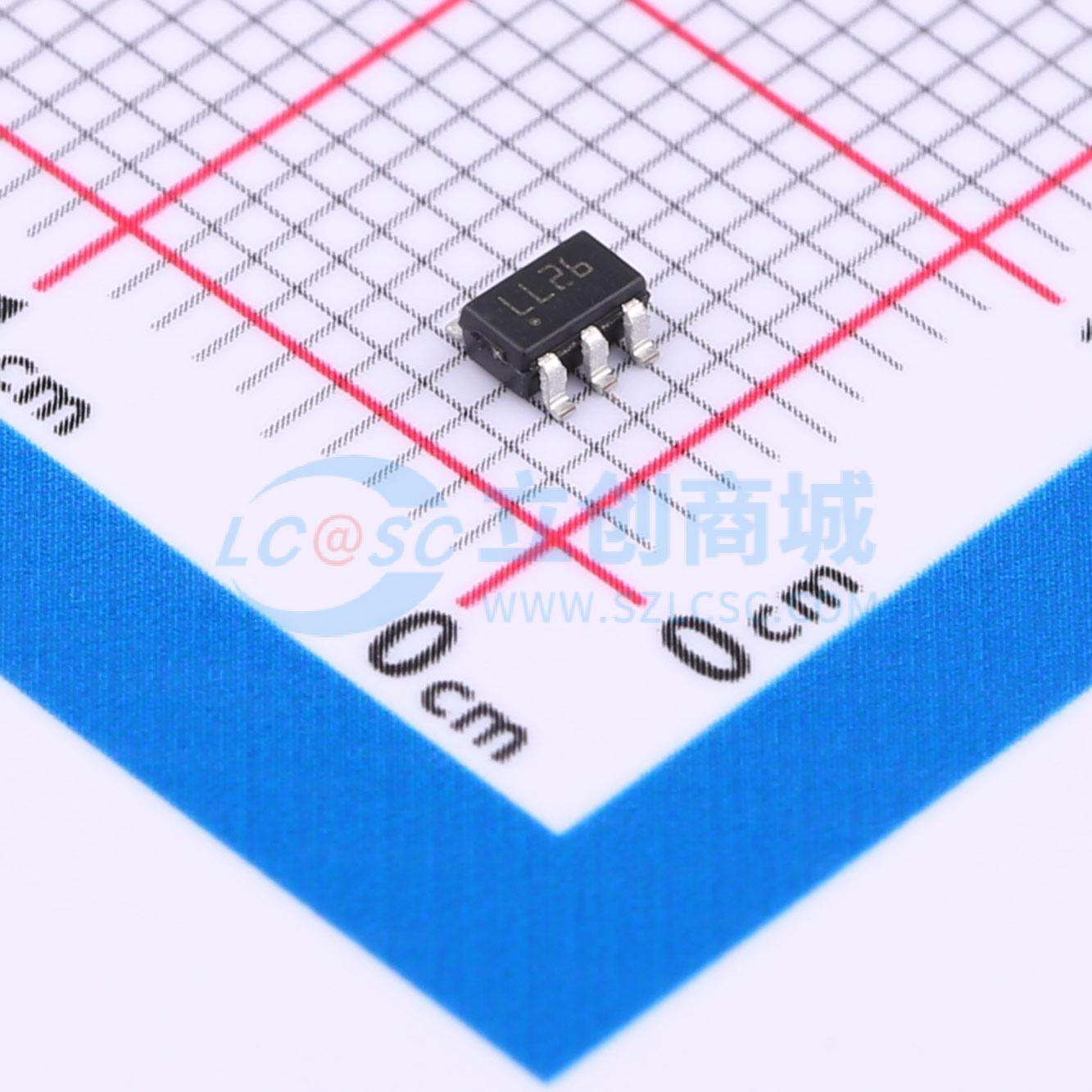

温馨提醒：图片仅供参考，商品以实物为准
ESDALCL6-2SC6
ESD 3V截止 峰值浪涌电流：5A@8/20us
- 描述
- 极低电容和低泄漏电流ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALCL6-2SC6
- 商品编号
- C1973045
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
ESDALCL6-2SC6是一款专用的单片应用器件，用于高速接口（如USB 2.0、以太网链路和视频线路）的静电放电（ESD）保护。 极低的线路电容可确保高水平的信号完整性，同时有效保护敏感芯片免受最严苛的ESD冲击。 其低泄漏电流特性使其适用于便携式设备。
商品特性
- 保护2条数据线
- 保护VBUS
- 极低电容：典型值2.5 pF
- 极低泄漏电流：
- 3 V时为10 nA
- 1 V时为1 nA
- 符合RoHS标准
- 符合以下标准：
- IEC 61000-4-2 4级及以上：
- 30 kV（空气放电）
- 15 kV（接触放电）
- MIL STD883G-方法3015-7
- 25 kV（人体模型）
- IEC 61000-4-2 4级及以上：
应用领域
- 高达480 Mbps（高速）的USB 2.0端口
- 与USB 2.0兼容
- 以太网端口：10/100 Mbps
- SIM卡保护
- 视频线路保护
- 便携式医疗设备
