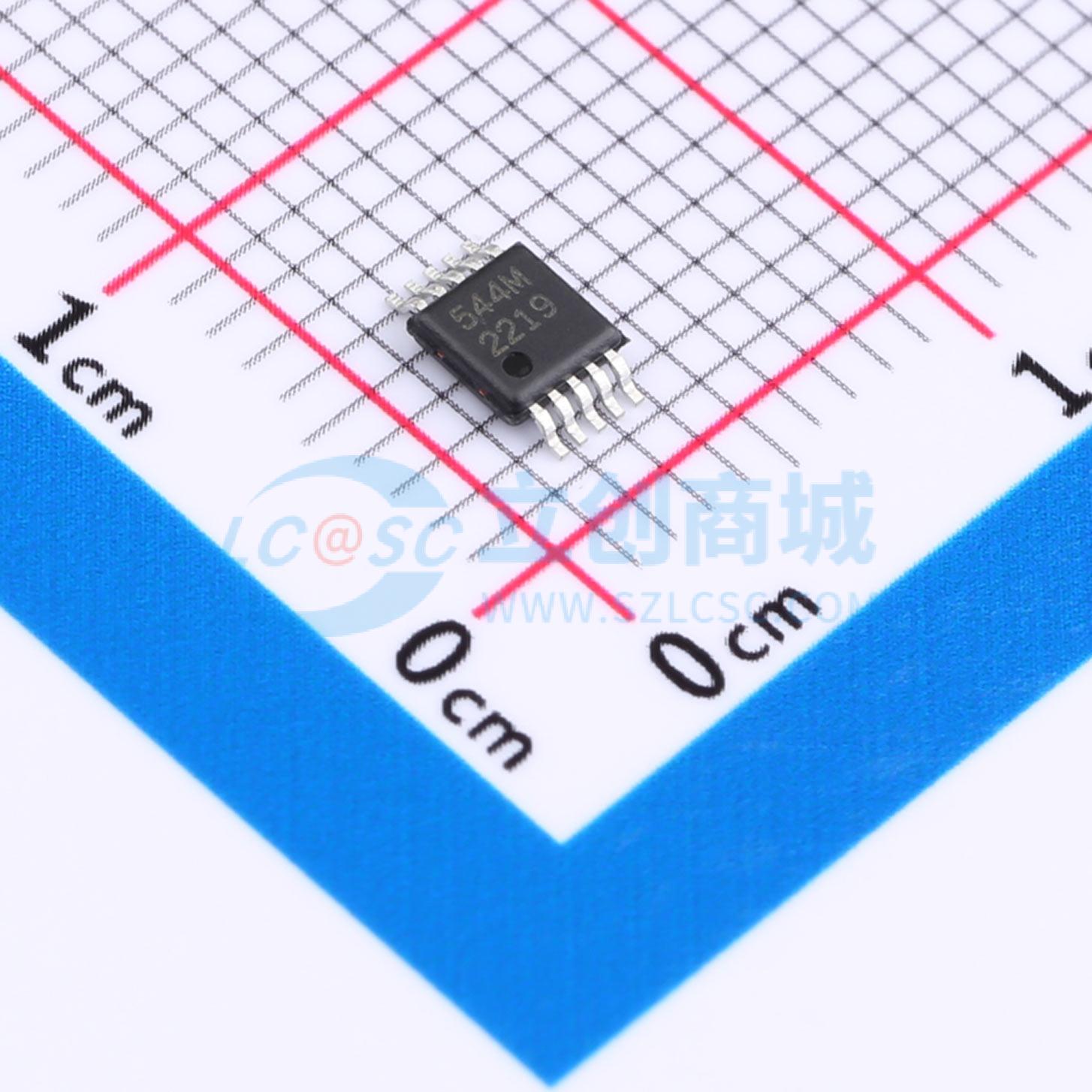

RCLAMP0544M.TBT

TVS 5V截止峰值脉冲电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamps 是专为保护高速数据接口而设计的超低电容 TVS 阵列。该系列专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。RClampTM0544M 的典型电容仅为 0.30pF。这意味着它可用于工作频率超过 2GHz 的电路，且不会造成信号衰减。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（±15KV 空气放电、±8KV 接触放电）的 ESD 抗扰度要求。这些器件采用 MSOP 10L 封装，具有无铅、雾锡表面处理。它们兼容无铅和 SnPb 组装工艺。通过允许走线直接穿过器件，它们便于 PCB 布局。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为保护高速 HDMI 和 DVI 视频接口的灵活解决方案。
品牌名称: SEMTECH
商品型号: RCLAMP0544M.TBT
商品编号: C1973186
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

RailClamps 是专为保护高速数据接口而设计的超低电容 TVS 阵列。该系列专门用于保护连接到高速数据和传输线路的敏感元件，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。 RClampTM0544M 的典型电容仅为 0.30pF。这意味着它可用于工作频率超过 2GHz 的电路，且不会造成信号衰减。它们可用于满足 IEC 61000 - 4 - 2 标准 4 级（±15KV 空气放电、±8KV 接触放电）的 ESD 抗扰度要求。这些器件采用 MSOP 10L 封装，具有无铅、雾锡表面处理。它们兼容无铅和 SnPb 组装工艺。通过允许走线直接穿过器件，它们便于 PCB 布局。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为保护高速 HDMI 和 DVI 视频接口的灵活解决方案。

商品特性

高速数据线的 ESD 保护，符合 IEC 61000 - 4 - 2（ESD）±18kV（空气放电）、±12kV（接触放电）；IEC 61000 - 4 - 5（雷击）5A（8/20µs）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带有内部 TVS 二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护四条 I/O 线和一条 Vcc 线
低电容：典型值 0.3pF（I/O 到 I/O）
低钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

高清晰度多媒体接口（HDMI）
数字视频接口（DVI）
10/100/1000 以太网
显示器和平板显示器
笔记本电脑
机顶盒
投影电视

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	125W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.3pF
