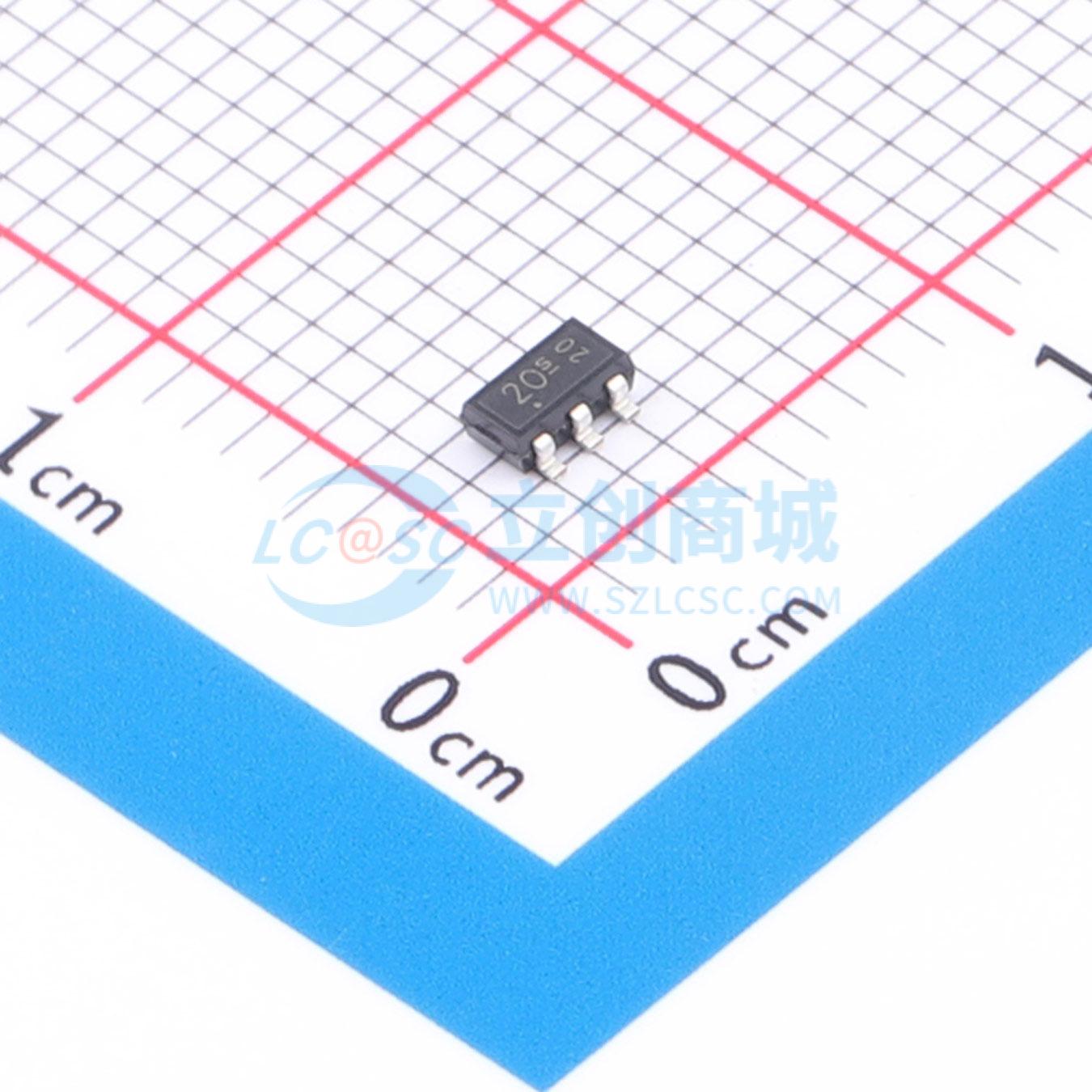

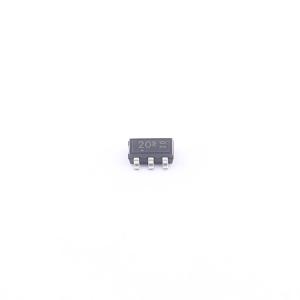

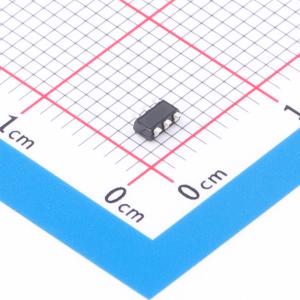

温馨提醒：图片仅供参考，商品以实物为准
ESD5V5U5ULCE6327HTSA1
单向TVS 5.5V截止 峰值浪涌电流：6A@8/20us
- 描述
- 特性：ESD/瞬态保护高速数据线，超过:IEC61000-4-2（ESD）：±25 kV（空气/接触）。IEC61000-4-4（EFT）：±2.5 kV ± 50 A（5/50 ns）。IEC61000-4-5（浪涌）：±6 A（8/20 μs）。应用：双USB2.0端口中所有I/O和VBUS线路的保护
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD5V5U5ULCE6327HTSA1
- 商品编号
- C1973198
- 商品封装
- SC-74-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.45pF |
商品特性
- 高速数据线的ESD/瞬态保护能力超过：IEC61000 - 4 - 2（ESD）：±25 kV（空气/接触）；IEC61000 - 4 - 4（EFT）：±2.5 kV/±50 A（5/50 ns）；IEC61000 - 4 - 5（浪涌）：±6 A（8/20 μs）
- 最大工作电压：VRWM = 5.5 V
- 极低电容：CL = 0.45 pF（I/O到地，典型值）
- 极低动态电阻：RDYN = 0.2 Ω（I/O到地，典型值）
- 极低反向钳位电压：在IPP = 16 A时，VCL = 9 V（典型值）
- 可自由选择一条线路对VBUS进行保护
应用领域
- 双USB2.0端口中所有I/O和VBUS线路的保护
- 10/100/1000以太网
- DVI、HDMI、FireWire接口保护
