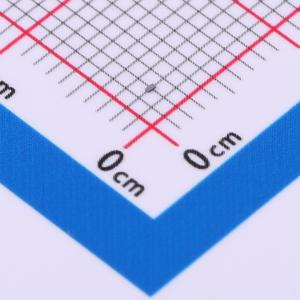

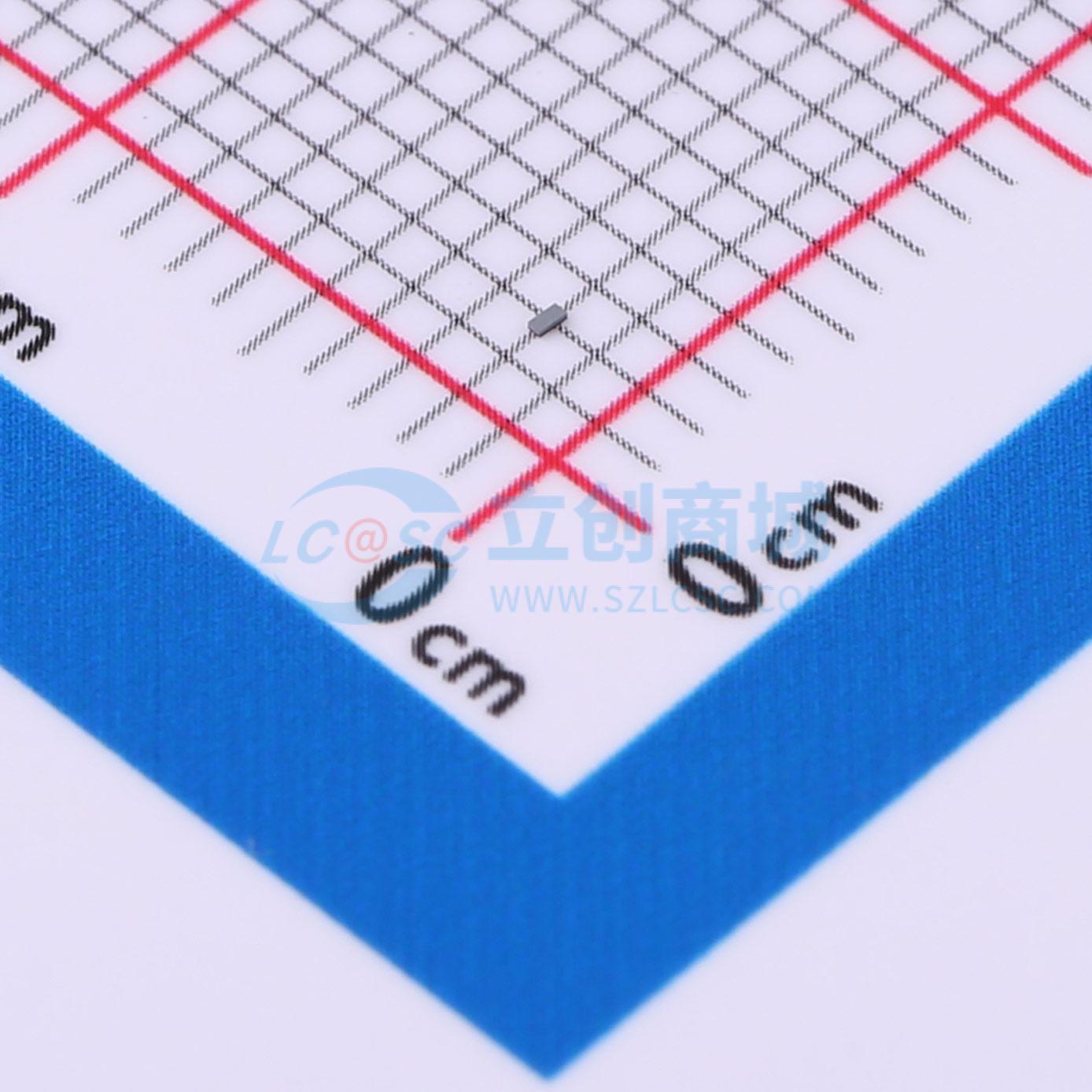

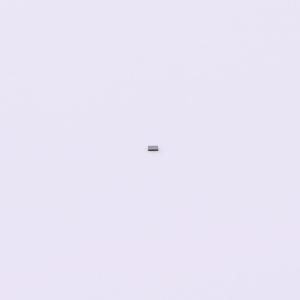

ESD144B1W0201E6327XTSA1
双向ESD 18V截止 峰值浪涌电流：3.5A@8/20us
- 描述
- 提供用于无线、计算和消费应用的静电放电 (ESD) 保护二极管。CSP 封装的 TVS 二极管可承受数千次超过 IEC61000-4-2 标准最严格等级的 ESD 冲击。低钳位电压和低至 0.09Ω 的超低动态电阻确保了卓越的系统保护。超低电容二极管是高速和 RF 接口应用中实现最佳信号完整性的首选解决方案。WLL-2 二极管封装厚度仅 0.15mm，适用于大多数贴片组装方式，且符合 RoHS 和无卤要求。CSP 封装的 TVS 二极管漏电流低至小于 1nA，有利于延长电池供电电子产品的电池续航时间。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD144B1W0201E6327XTSA1
- 商品编号
- C1975764
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30nA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
新一代静电放电（ESD）保护二极管。适用于无线、计算和消费类应用的芯片级封装瞬态电压抑制（TVS）二极管。英飞凌提供一系列全面的二极管产品，专为无线、计算和消费类应用的静电放电（ESD）保护而设计。
商品特性
- 高达±30 kV的静电放电（ESD）吸收能力（超过IEC 61000 - 4 - 2标准）
- 高达±12 A的浪涌吸收能力（IEC 61000 - 4 - 5标准）
- 超低动态电阻
- 安全稳定的钳位电压
- 响应时间小于1 ns
- 适用于±3.3 V、±5.5 V、±8 V、±18 V、±22 V的信号电压电平
- 低电容系列，确保高速信号的最佳完整性
- 超低漏电流，延长电池续航时间
- 封装尺寸小至0.43×0.23 mm，有效节省印刷电路板（PCB）空间
- 01005和0201封装的高度低至0.15 mm
应用领域
- 智能手机
- 可穿戴设备及配件
- 平板电脑和笔记本电脑
- 模块与嵌入式系统
