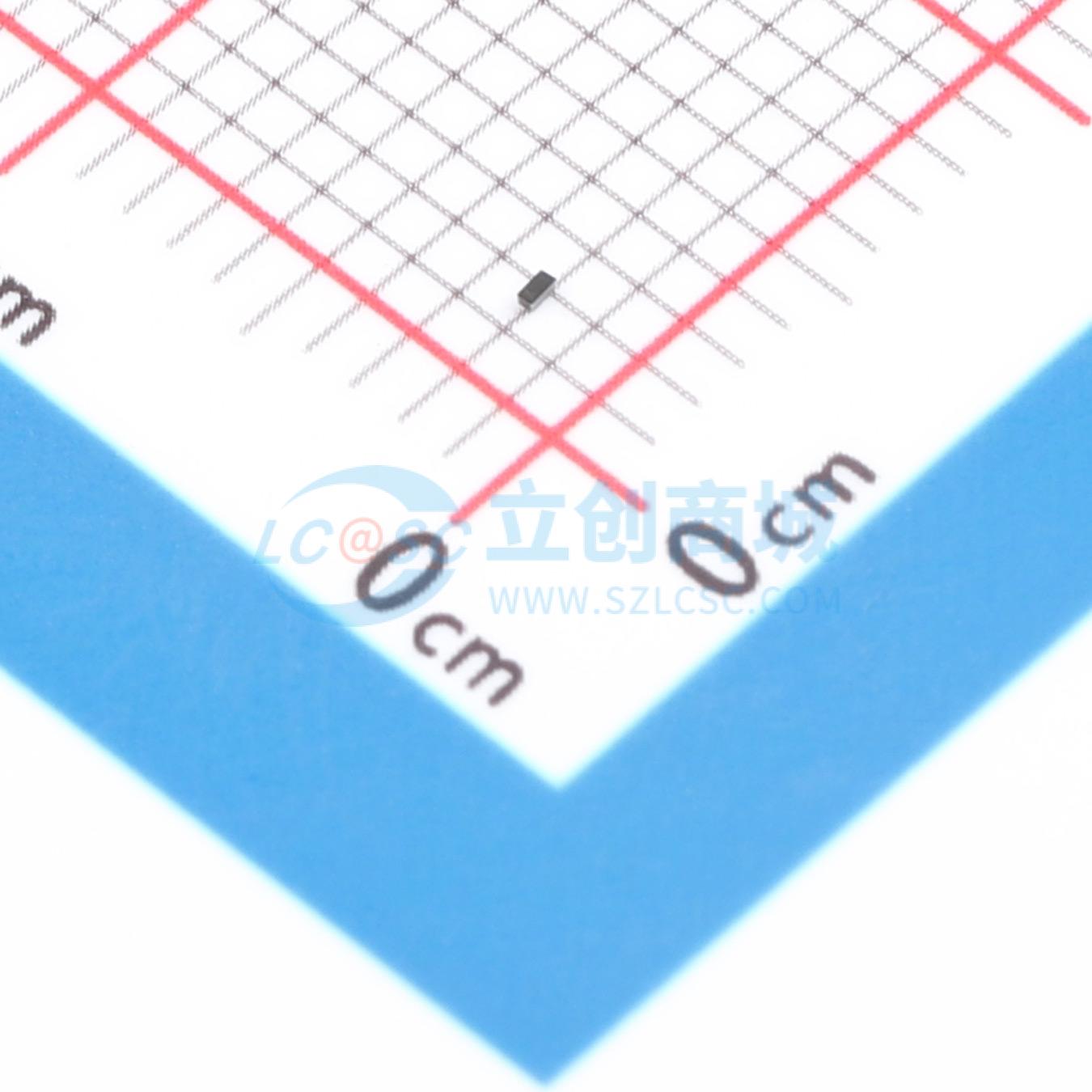

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP5011ZATFT
TVS 5V截止 4A峰值脉冲
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP5011ZATFT
- 商品编号
- C1973136
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压 | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.45pF |
商品概述
RailClamp TVS二极管旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闩锁效应。它们设计用于替代手机、笔记本电脑和其他便携式电子产品等便携式应用中0201尺寸的多层压敏电阻（MLV）。该器件具有出色的电路板级保护特性，包括快速响应时间、低工作电压和钳位电压，且无器件性能退化问题。
RClamp5011ZA具有极佳的ESD保护特性，典型动态电阻低至0.25欧姆，ESD峰值钳位电压低，ESD耐受电压高（根据IEC 61000 - 4 - 2标准，接触放电为+/-15kV）。最大电容低（VR = 0V时为0.45pF），可最大程度减少对敏感电路的负载影响。每个器件可保护一条5V工作的高速数据线。
RClamp5011ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6 × 0.3mm，标称高度仅为0.25mm。引脚采用镍金镀层。这种小封装使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。小尺寸与高ESD浪涌能力的结合使其非常适合用于手机、显示器和平板电脑等应用。
商品特性
- 高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触放电为+/-15kV，空气放电为+/-18kV
- 超小封装
- 保护一条数据线
- 低ESD钳位电压
- 工作电压：5V
- 低电容：最大0.45pF
- 低泄漏电流
- 极低动态电阻：典型值0.25欧姆
- 固态硅雪崩技术
应用领域
-HDMI-USB3.0-MIPI/MDDI-MHL-FM天线
