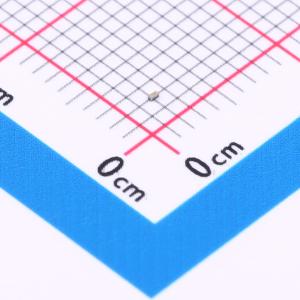

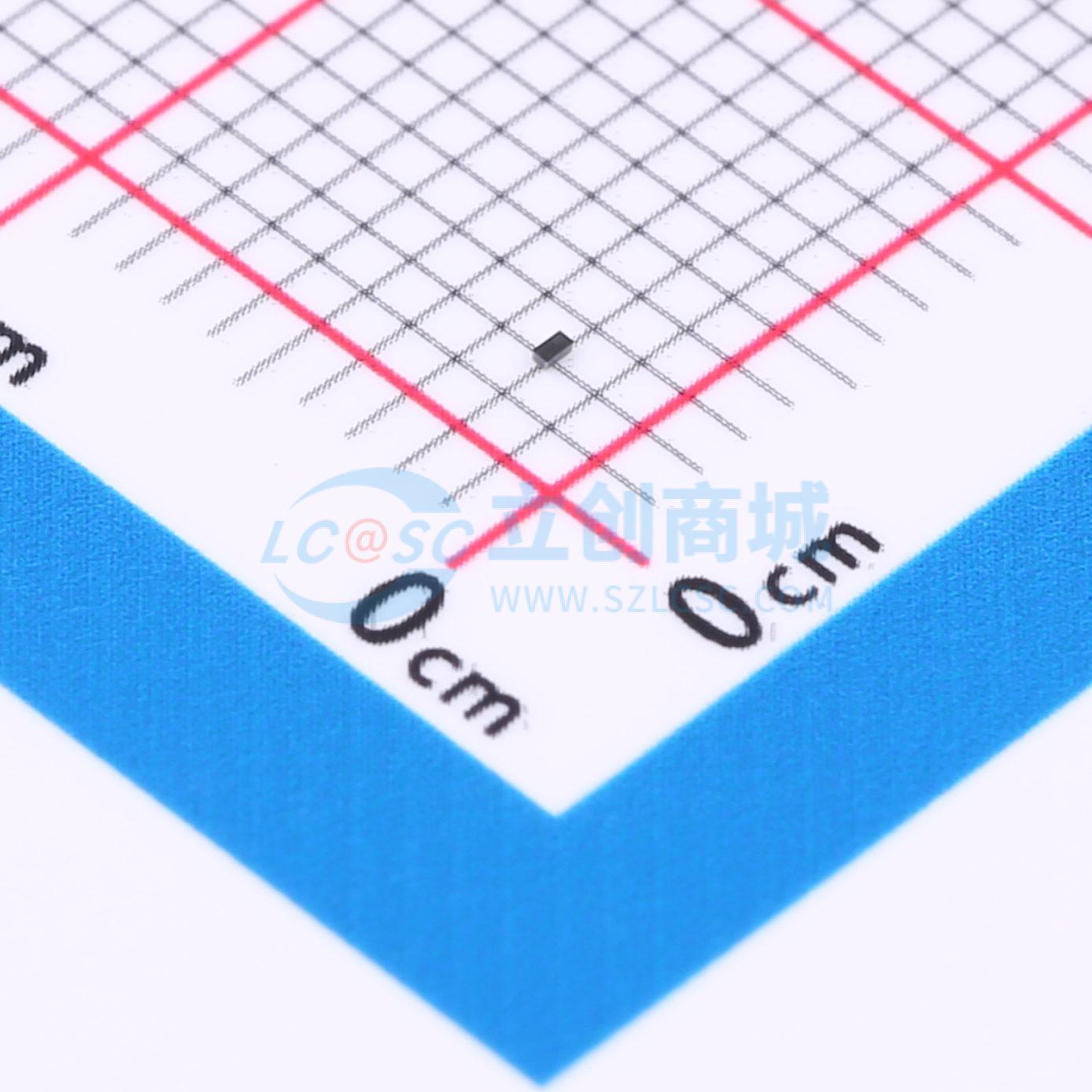

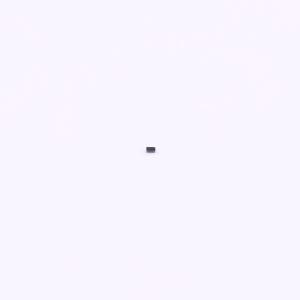

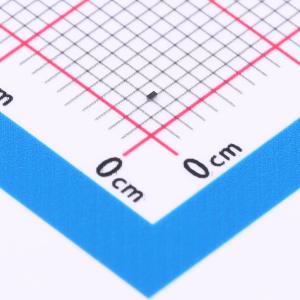

RCLAMP3331ZATFT
双向TVS 3.3V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp TVS二极管是超低电容器件，旨在保护敏感电子设备免受因静电放电（ESD）、电快速瞬变脉冲群（EFT）和电气过应力（EOS）造成的损坏或闩锁。它们专为手机、笔记本电脑等便携式电子产品中的高速端口设计。这些器件具有出色的电路板级保护特性，包括响应时间快、工作电压和钳位电压低，且不会出现器件性能下降的情况
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP3331ZATFT
- 商品编号
- C1973025
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.0068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7.5V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF |
商品概述
RailClamp TVS二极管是超低电容器件，旨在保护敏感电子设备免受因静电放电（ESD）、电快速瞬变（EFT）和电气过应力（EOS）造成的损坏或闩锁。它们专为手机、笔记本电脑和其他便携式电子设备等应用中的高速端口而设计。这些器件具有出色的电路板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 RClamp3331ZA具有极佳的ESD保护特性，包括典型动态电阻低至0.20欧姆、ESD峰值钳位电压低以及高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电为±18kV）。典型电容低（在VR= 0 V时为0.35pF），使得RClamp3331ZA可用于超过5GHz的应用中，且不会产生明显的信号衰减。每个器件可保护一条工作电压为3.3V的高速数据线。 RClamp3331ZA采用2引脚SLP0603P2X3F封装，尺寸为0.6 x 0.3毫米，标称高度为0.25毫米。引脚采用无铅镍金镀层。小尺寸封装使设计师在不适合使用阵列的应用中能灵活地保护单条线路。低ESD峰值钳位、低动态电阻和低电容的特性组合，使该器件适用于便携式设备中的USB 3.0、MIPI和V - By - One等接口应用。
商品特性
- 高ESD耐受电压：根据IEC 61000 - 4 - 2标准，空气放电20kV，接触放电±18kV
- 能够承受超过1000次符合IEC 61000 - 4 - 2标准4级的ESD冲击
- 超小型0201封装
- 保护一条高速数据线
- 工作电压：±3.3V
- 低电容：典型值0.35pF
- 极低动态电阻：典型值0.20欧姆
- 低ESD钳位电压
- 固态硅雪崩技术
应用领域
-USB2.0/USB3.0-MIPI/MDDI-V-by-One-eDP-MHL-LVDS
