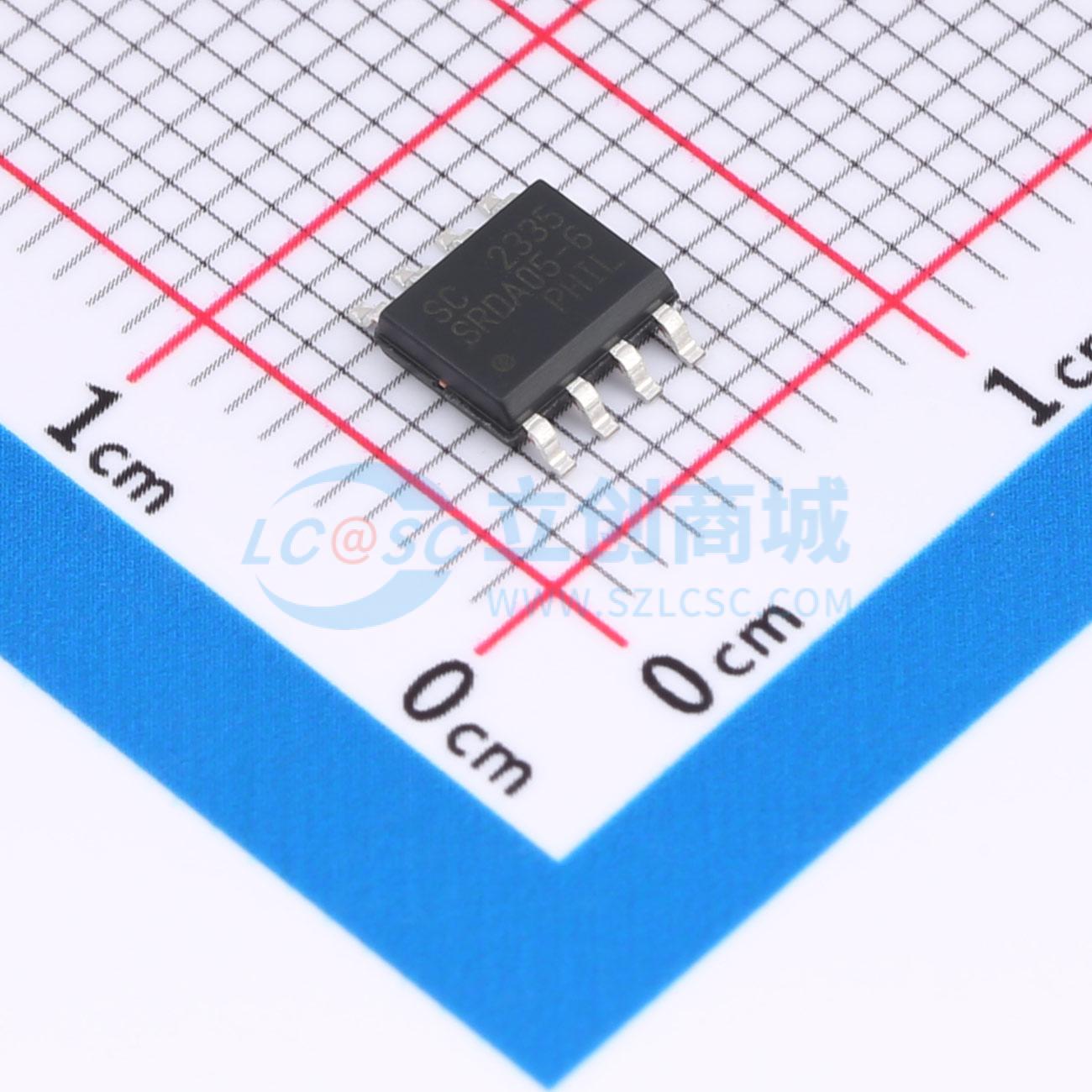

温馨提醒：图片仅供参考，商品以实物为准
SRDA05-6.TBT
低电容TVS阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RailClamp TVS阵列是低电容ESD保护器件，旨在保护敏感组件免受静电放电（ESD）、电快速瞬变（EFT）和浪涌引起的过电压影响。它为电路板级保护提供了理想的特性，包括快速响应时间、低工作和钳位电压，且无器件老化问题。独特的设计将浪涌额定、低电容转向二极管和TVS二极管集成在一个封装中。在瞬态条件下，转向二极管通过内部低压TVS将瞬态电流导向接地
- 品牌名称
- SEMTECH
- 商品型号
- SRDA05-6.TBT
- 商品编号
- C1973020
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压 | 6V | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | TVS |
商品概述
RailClamp TVS阵列是低电容ESD保护器件，旨在保护敏感元件免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌引起的过电压影响。它具备板级保护所需的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能下降的情况。 独特的设计将浪涌额定、低电容转向二极管和一个TVS二极管集成在单个封装中。在瞬态情况下，转向二极管通过内部低压TVS将瞬态电流引导至地。TVS将瞬态电压钳位到安全水平。低电容阵列配置允许用户保护多达四条数据线。SRDA05 - 4可用于保护最高工作电压为5伏的线路，而SRDA12 - 4可用于最高工作电压为12伏的线路。 这些器件采用8引脚SOIC封装，尺寸为3.9 x 4.9 mm。高浪涌能力意味着它可用于高风险环境的应用，如CO/CPE设备、电信线路和视频线路。
商品特性
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）
- 符合IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 符合IEC 61000 - 4 - 5（雷击）20 - 25A（8/20μs）
- 带内部TVS二极管的浪涌额定二极管阵列
- 保护四条I/O线
- 低电容（<15pF）
- 低工作电压：5V或12V
- 低钳位电压
- 固态技术
应用领域
- T1/E1二次IC侧保护
- T3/E3二次IC侧保护
- 模拟视频保护
- 微控制器输入保护
- 基站
- I²C总线保护
