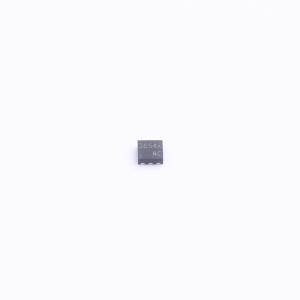

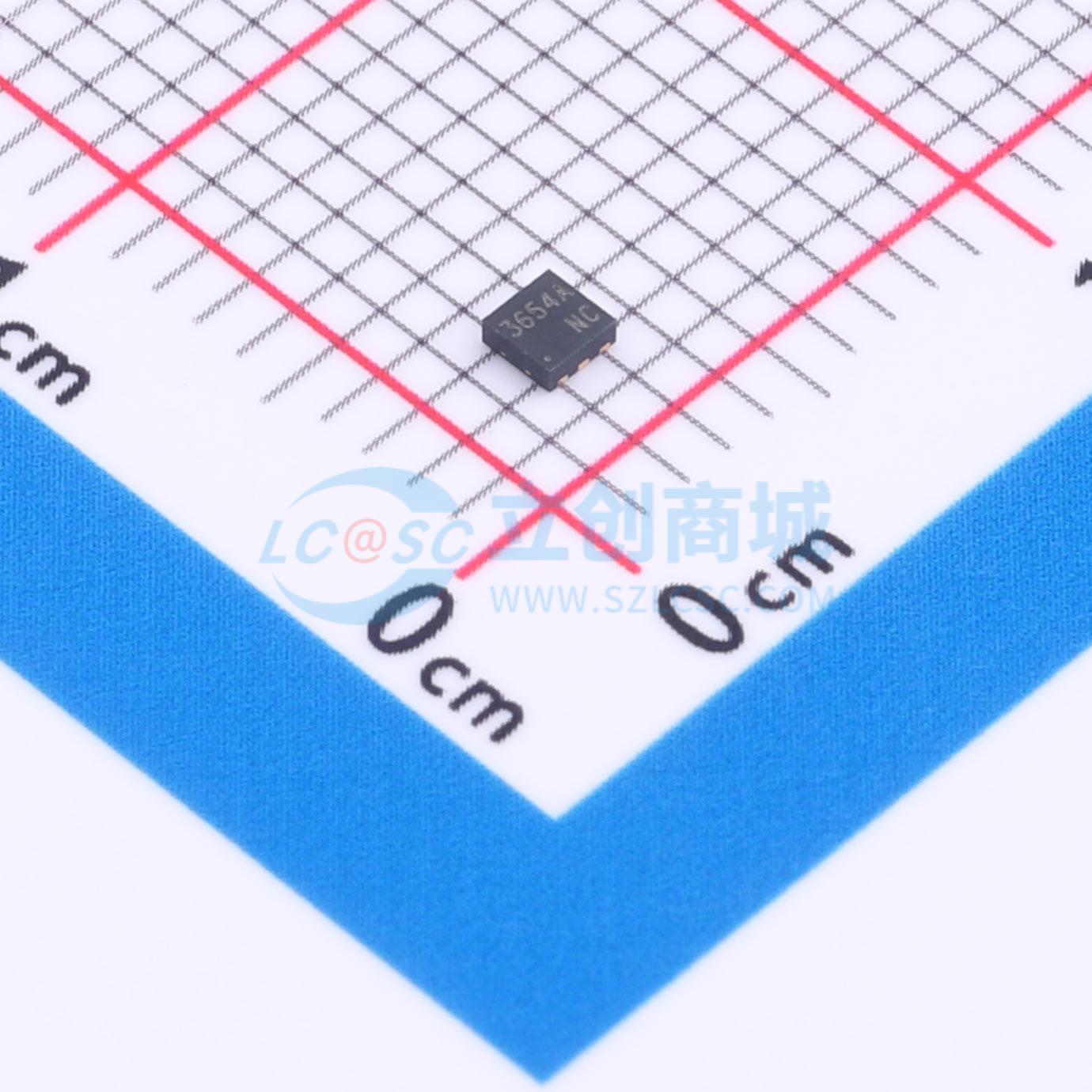

RCLAMP3654PATCT

TVS 5.5V截止 3A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: SEMTECH
商品型号: RCLAMP3654PATCT
商品编号: C1973011
商品封装: SLP1616-6
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

RailClamp® TVS 阵列是超低电容的 ESD 保护器件，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。 RClamp®3654PA 专为保护利用 USB 端口进行电池充电的便携式设备而设计。该器件的独特设计采用了低电容 TVS 二极管，用于保护工作电压高达 5 伏的 USB 数据（DP、DM）和 USB ID（附件检测）引脚。这些线路上的负载电容小于 1pF，以实现最大信号完整性。集成的 28 伏 TVS 二极管用于保护 USB 电压总线。这确保了设备在正常 USB 操作或电池充电时保持高阻抗状态。当在 28 伏下工作时，VBus 保护的泄漏电流小于 100nA。 RClamp3654PA 采用 6 引脚 SLP1616P6 封装。其尺寸为 1.6 x 1.6 x 0.60 毫米。引脚间距为 0.5 毫米，采用无铅 NiPdAu 镀层。它们可用于满足 IEC 61000 - 4 - 2 标准的 ESD 抗扰度要求，4 级（15kV 空气放电、8kV 接触放电）。

商品特性

高速数据线的瞬态保护，符合 IEC 61000 - 4 - 2（ESD）± 15kV（空气放电）、± 8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带有内部 TVS 二极管的浪涌额定二极管阵列
小封装（1.6 x 1.6mm）节省电路板空间
保护工作电压高达 5.5V 的 USB DP、DM 和 ID 引脚
保护工作电压高达 28V 的 USB VBus
DP、DM 和 ID 引脚上的低电容（<1pF）
至 2.0GHz 无插入损耗
低泄漏电流
低钳位电压
大接地焊盘以提高 ESD 性能
固态硅雪崩技术

应用领域

USB 2.0
USB OTG

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	30V
	峰值脉冲电流(Ipp)	3A@8/20us

	属性	参数值
	峰值脉冲功率(Ppp)	100W
	击穿电压	6.5V
	类型	TVS
