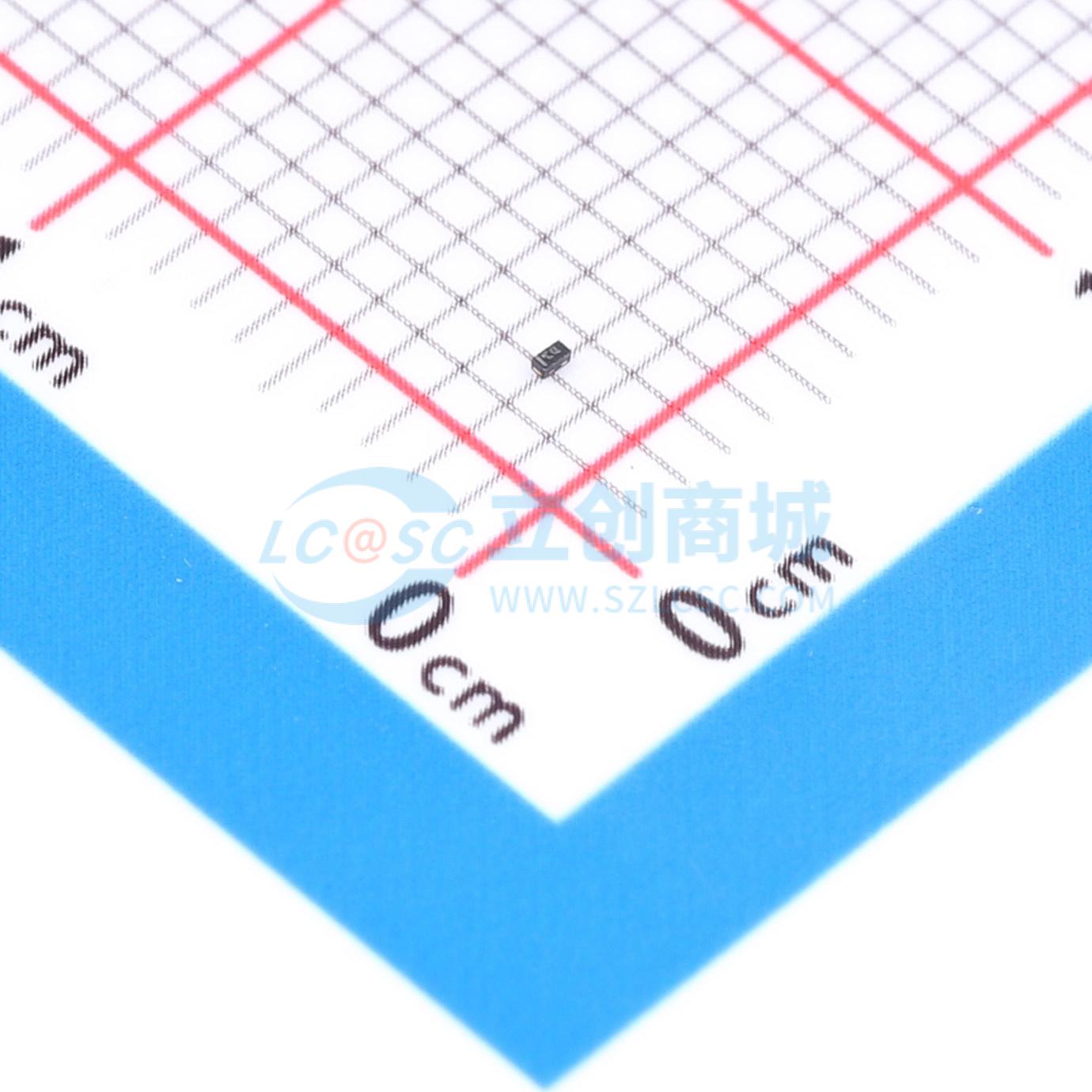

温馨提醒：图片仅供参考，商品以实物为准
ESDALC6V1-1BU2
双向TVS 3V截止 峰值浪涌电流：1.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 单线低电容Transil\TM，用于双向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDALC6V1-1BU2
- 商品编号
- C1973015
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 6.1V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF |
商品概述
ESDALC6V1-1BU2是一款双向单线瞬态电压抑制（TVS）二极管，旨在保护数据线或其他I/O端口免受静电放电（ESD）瞬变影响。该器件非常适合既要求降低线路电容又要节省电路板空间的应用。
商品特性
- 击穿电压VBR = 6.1 V（最小值）
- 双向器件
- 可承受多次ESD冲击
- 二极管电容极低：在0 V时典型值为5 pF
- 漏电流低
- 兼容0201贴片封装尺寸
- 超小PCB面积：0.18 mm²
- 符合RoHS标准
- 高ESD保护等级
- 高集成度
- 适用于高密度电路板
- 潮湿敏感度等级1（MSL1）
- 符合IEC 61000-4-2 4级标准
- 15 kV（空气放电）
- 8 kV（接触放电）
应用领域
-便携式多媒体播放器及配件-笔记本电脑-数码相机和数码摄像机-通信系统-手机及配件
