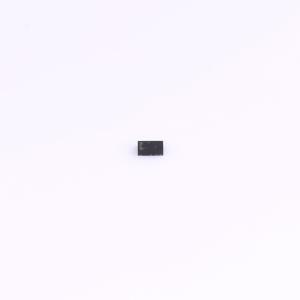

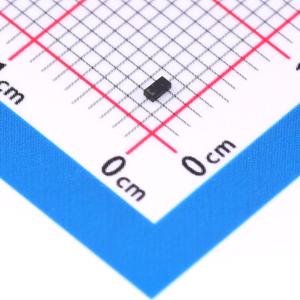

温馨提醒：图片仅供参考，商品以实物为准

DF2S6P2CTC,L3F

ESD 5.5V截止峰值浪涌电流：80A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DF2S6P2CTC是一款TVS二极管（ESD保护二极管），用于保护移动设备接口及其他应用中的半导体器件，使其免受静电和噪声影响。DF2S6P2CTC实现了高IPP，可保护半导体器件免受间接雷击和过渡电压（电源启动时）的影响。此外，DF2S6P2CTC采用超紧凑型封装（1.6 mm×0.8 mm），适用于对占用空间要求较小的应用。
品牌名称: TOSHIBA(东芝)
商品型号: DF2S6P2CTC,L3F
商品编号: C1972971
商品封装: CST-2-C
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

DF2S6P2CTC是一款TVS二极管（ESD保护二极管），用于保护移动设备接口及其他应用中的半导体器件，使其免受静电和噪声影响。 DF2S6P2CTC实现了高IPP，可保护半导体器件免受间接雷击和过渡电压（电源启动时）的影响。此外，DF2S6P2CTC采用超紧凑型封装（1.6 mm×0.8 mm），适用于对占用空间要求较小的应用。

商品特性

适用于5.0 V信号线。（VRWM≤5.5 V）
凭借高ESD性能保护器件。（VESD = ±30 kV（接触/空气）@IEC61000 - 4 - 2）
低动态电阻可保护半导体器件免受静电和噪声影响。（RDYN = 0.08 Ω（典型值））
具有回滞特性，实现低钳位电压，保护半导体器件。（VC = 18 V@IPP = 80 A（典型值））
紧凑型封装适用于如移动设备等高密度电路板布局。尺寸为1.6 mm×0.8 mm（昵称：CST2C）

应用领域

移动设备
智能手机
平板电脑
笔记本电脑
台式电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 5 个)

个

起订量：5 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	23.7V
	峰值脉冲电流(Ipp)	80A@8/20us
	峰值脉冲功率(Ppp)	1.9kW@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	100nA
	工作温度	-
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	600pF
