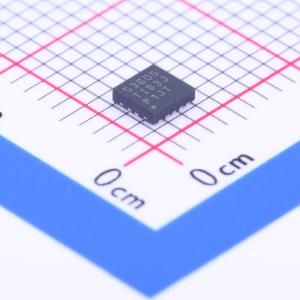

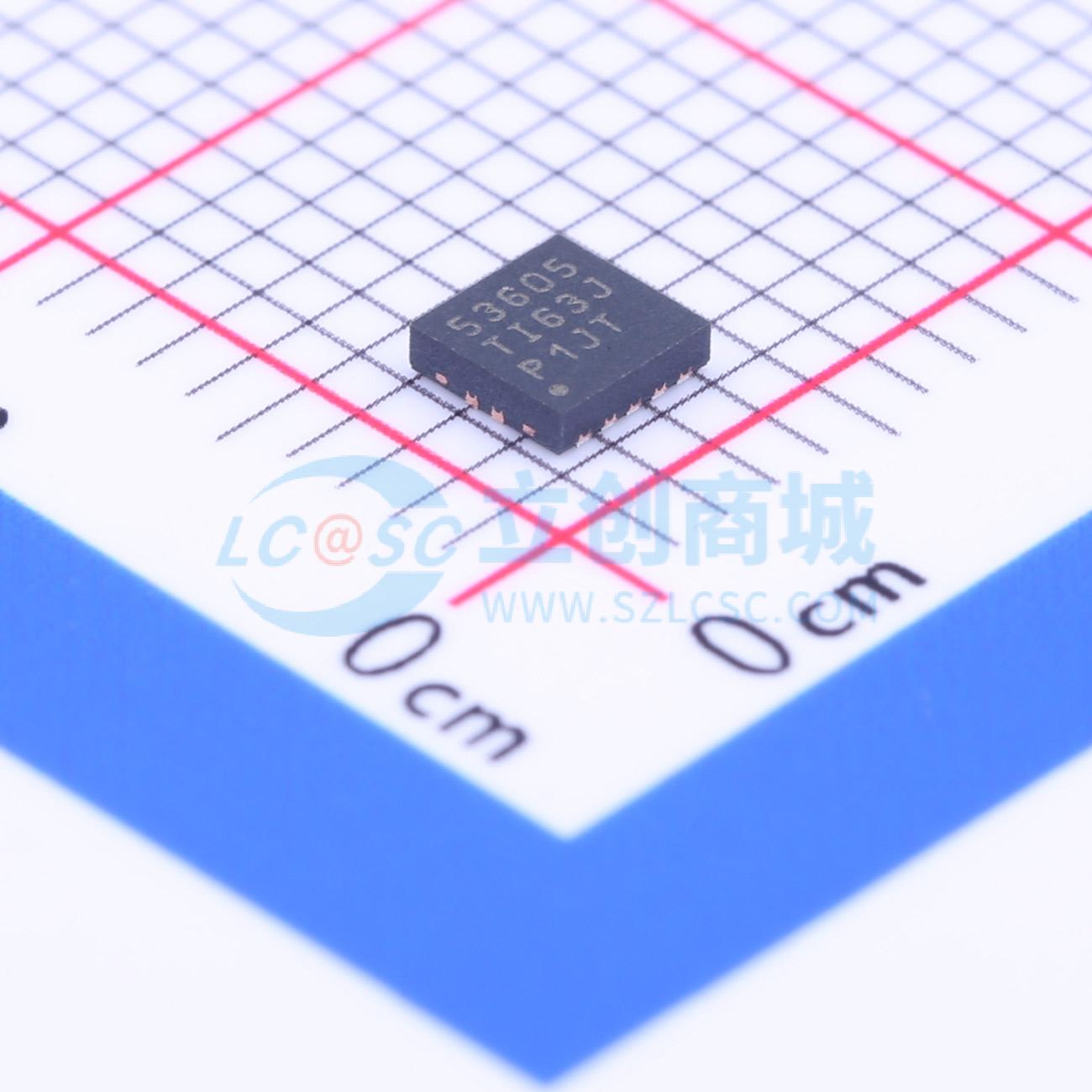

温馨提醒：图片仅供参考，商品以实物为准

LM536005QDSXTQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM53600-Q1 汽车类 3.5V 至 36V、650mA 同步 2.1MHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: LM536005QDSXTQ1
商品编号: C189192
商品封装: WSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

LM53600-Q1和LM53601-Q1同步降压调节器器件针对汽车应用进行了优化，可提供5 V、3.3 V的输出电压，或可调输出。LM53600-Q1支持高达650 mA的负载电流，而LM53601-Q1支持高达1000 mA的负载电流。先进的高速电路使LM53600-Q1和LM53601-Q1器件能够在2.1 MHz的固定频率下，将18 V的输入电压调节为3.3 V的输出电压。创新架构使该器件仅需3.8 V的输入电压就能调节出3.3 V的输出。输入电压范围高达36 V，瞬态耐受能力高达42 V，简化了输入浪涌保护设计。带有滤波和延迟释放功能的开漏复位输出，可真实指示系统状态。此特性无需额外的监控组件，节省了成本和电路板空间。PWM和PFM模式之间的无缝转换，以及仅23 μA的静态电流，确保了在所有负载下的高效率和出色的瞬态响应。所需的外部组件很少，可实现紧凑的PCB布局。虽然LM53600-Q1和LM53601-Q1器件符合Q1标准，但在-40℃至150℃的结温范围内，其电气特性有保证。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至125℃
器件HBM分类等级2
器件CDM分类等级C5
结温范围为-40℃至150℃
宽工作输入电压：3.55 V至36 V（瞬态可达42 V）
具备扩频选项
2.1 MHz固定开关频率
低静态电流：23 μA
关断电流：1.8 μA
可调、3.3 V或5 V输出
最大电流负载：LM53600-Q1为650 mA，LM53601-Q1为1000 mA
引脚可选强制PWM模式
带滤波和延迟释放功能的RESET输出
外部频率同步
内部补偿、软启动、电流限制和欠压锁定
10引脚、3 mm x 3 mm可焊侧翼SON封装

应用领域

汽车摄像头应用
汽车驾驶辅助系统
汽车车身应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.55V~36V
	输出电压	-
	输出电流	-
	开关频率	2.1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
