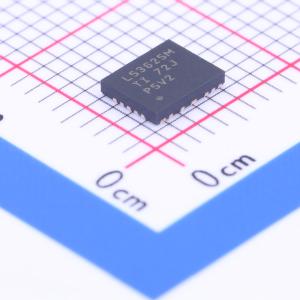

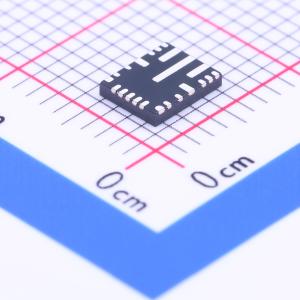

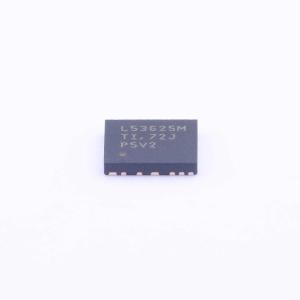

温馨提醒：图片仅供参考，商品以实物为准

LM53625MQRNLTQ1

2.5 A, 36 V 同步降压转换器

描述: LM53625-Q1 是一款2.5 A输出电流、36 V输入电压范围的同步降压转换器,专为汽车应用设计。该芯片具有2.1MHz的工作频率,低静态电流（典型值为15 uA）,高效率,并支持多种输出电压选项。内置补偿电路和软启动功能确保了系统的稳定性和可靠性。
品牌名称: TI(德州仪器)
商品型号: LM53625MQRNLTQ1
商品编号: C200350
商品封装: VQFN-22(4x5)
包装方式: 编带
商品毛重: 0.190532克(g)

商品参数

商品概述

LM53625-Q1/LM53635-Q1同步降压稳压器针对汽车应用进行了优化，可提供5 V、3.3 V的输出电压，或提供可调输出。先进的高速电路使LM53625-Q1/LM53635-Q1能够在2.1 MHz的固定频率下，将18 V的输入电压调节为3.3 V的输出电压。创新架构使该器件仅需3.55 V的输入电压就能调节出3.3 V的输出电压。LM53625-Q1/LM53635-Q1的各个方面均针对汽车和对性能有要求的工业客户进行了优化。高达36 V的输入电压范围，瞬态耐受能力高达42 V，简化了输入浪涌保护设计。具有可焊侧翼的汽车级Hotrod QFN封装可降低寄生电感和电阻，同时提高效率、减少开关节点振铃并显著降低电磁干扰（EMI）。带有内置滤波和延迟功能的漏极开路复位输出可真实指示系统状态。此功能无需额外的监控组件，节省了成本和电路板空间。PWM和PFM模式之间的无缝转换以及低静态电流（3.3 V选项下仅15 μA）确保了在所有负载下都具有高效率和出色的瞬态响应。

商品特性

符合AEC-Q100汽车标准
器件温度等级1：环境工作温度范围为-40℃至+125℃
器件HBM分类等级2
器件CDM分类等级C6
结温范围为-40℃至+150℃
3.3 V输出时，无负载静态电流为15 μA（典型值）
4 mm x 5 mm、0.5 mm间距、带可焊侧翼的VQFN封装，VIN间距为0.6 mm
低EMI和开关噪声
扩频选项
外部频率同步
带内部滤波器和3 ms释放定时器的RESET输出
引脚可选强制PWM模式
内置补偿、软启动、电流限制、热关断和欠压锁定功能
在环境温度为105℃、3.5 A负载下，压差为0.6 V
输出电压容差为±1%（结温范围-40℃至125℃）
提供固定5 V、3.3 V输出或可调输出选项

应用领域

汽车远程信息处理系统
导航系统
车载仪表盘
电池供电应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.9V~36V
	输出电压	3.3V~10V
	输出电流	2.5A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
