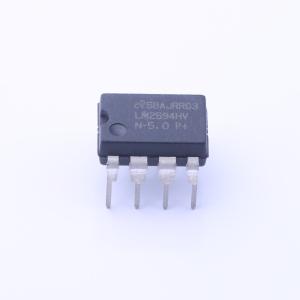

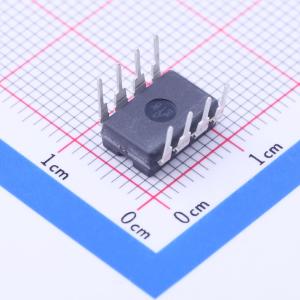

LM2594HVN-5.0/NOPB

LM2594xx系列稳压器是单片集成电路，能够为降压（buck）开关稳压器提供所有有源功能，可以驱动0.5A负载，并具有优良的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本，并采用8引脚PDIP和8引脚表面贴装SOIC封装。

这些稳压器仅需最少数量的外部元件，使用简单，并具有内部频率补偿、固定频率振荡器以及改进的线性和负载调节规格。LM2594xx系列的工作开关频率为150kHz，因此允许使用比低频开关稳压器所需的更小尺寸的滤波元件。由于其高效率，通常印刷电路板上的铜迹线就足以作为散热之用。

多家制造商提供了针对与LM2594xx系列配合使用的标准电感器系列（包括通孔和表面贴装类型）。这一特点极大地简化了开关电源的设计。其他特性还包括在所有输入电压和输出负载条件下确保±4%的输出电压精度，以及振荡器频率的±15%精度。外部关断功能通常具有85μA的待机电流。自保护特性包括两阶段频率降低电流限制输出开关及过温关断，以在故障条件下提供全面保护。

LM2594HV适用于需要高达60V输入电压的应用。

• 3.3-V、5-V、12-V 和可调输出版本
• 可调版本输出电压范围：1.2 V 至 37 V（HV 版本为 57 V），最大线性和负载条件下 ±4%
• 提供 8 引脚表面贴装 SOIC 和 8 引脚 PDIP 封装
• 确保 0.5-A 输出电流
• 输入电压范围高达 60 V
• 仅需 4 个外部元件
• 150-kHz 固定频率内部振荡器
• TTL 关断功能
• 低功耗待机模式，典型 Iq 为 85 μA
• 高效率
• 使用易于获得的标准电感器
• 热关断和电流限制保护

• 简单高效率降压调节器
• 适用于线性稳压器的高效预稳压器
• 板载开关稳压器
• 正到负转换器
