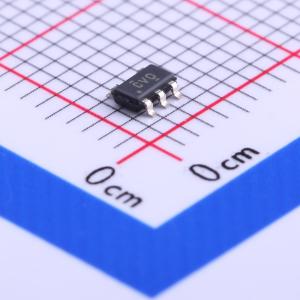

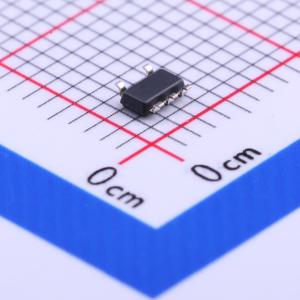

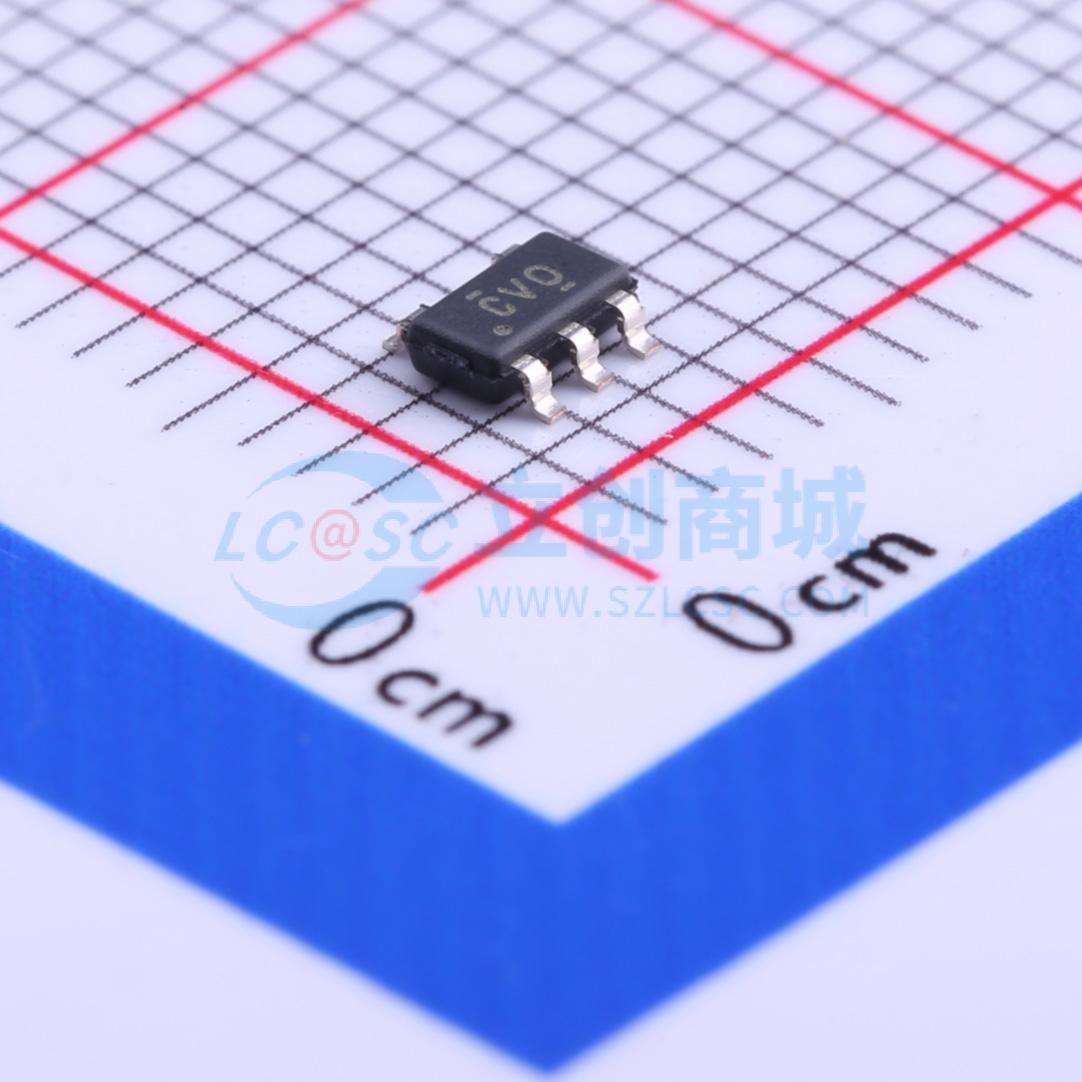

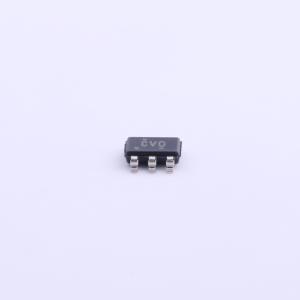

温馨提醒：图片仅供参考，商品以实物为准

TPS62561DDCR

2.25MHz 600mA 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62561是一款高效同步降压转换器,适用于电池供电的便携式应用。它提供高达600mA的输出电流,输入电压范围为2.5V至5.5V。该器件具有固定2.25MHz的开关频率,可在轻负载条件下进入省电模式以保持高效率。
品牌名称: TI(德州仪器)
商品型号: TPS62561DDCR
商品编号: C189654
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

TPS62560器件是一款高效同步降压转换器，专为电池供电的便携式应用而优化。它可从单节锂离子电池或其他常见化学体系的AA和AAA电池等电池中提供高达600 mA的输出电流。该器件的输入电压范围为2.5 V至5.5 V，旨在为各种便携式手持设备或负载点（POL）应用供电。 TPS62560系列以2.25 MHz的固定开关频率工作，并在轻负载电流下进入省电模式，以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可通过将MODE引脚拉高，强制器件进入固定频率PWM模式。在关断模式下，电流消耗降至小于1 μA。TPS62560允许使用小型电感器和电容器，以实现小尺寸解决方案。

商品特性

输出电流高达600 mA
输入电压范围为2.5 V至5.5 V
PWM模式下输出电压精度为±2.5%
典型静态电流为15 μA
100%占空比实现最低压降
软启动
提供小型SOT和2 mm × 2 mm × 0.8 mm SON封装

应用领域

个人数字助理（PDA）
掌上电脑
便携式媒体播放器
低功耗DSP电源
负载点（POL）应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	850mV~5.5V
	输出电流	600mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
