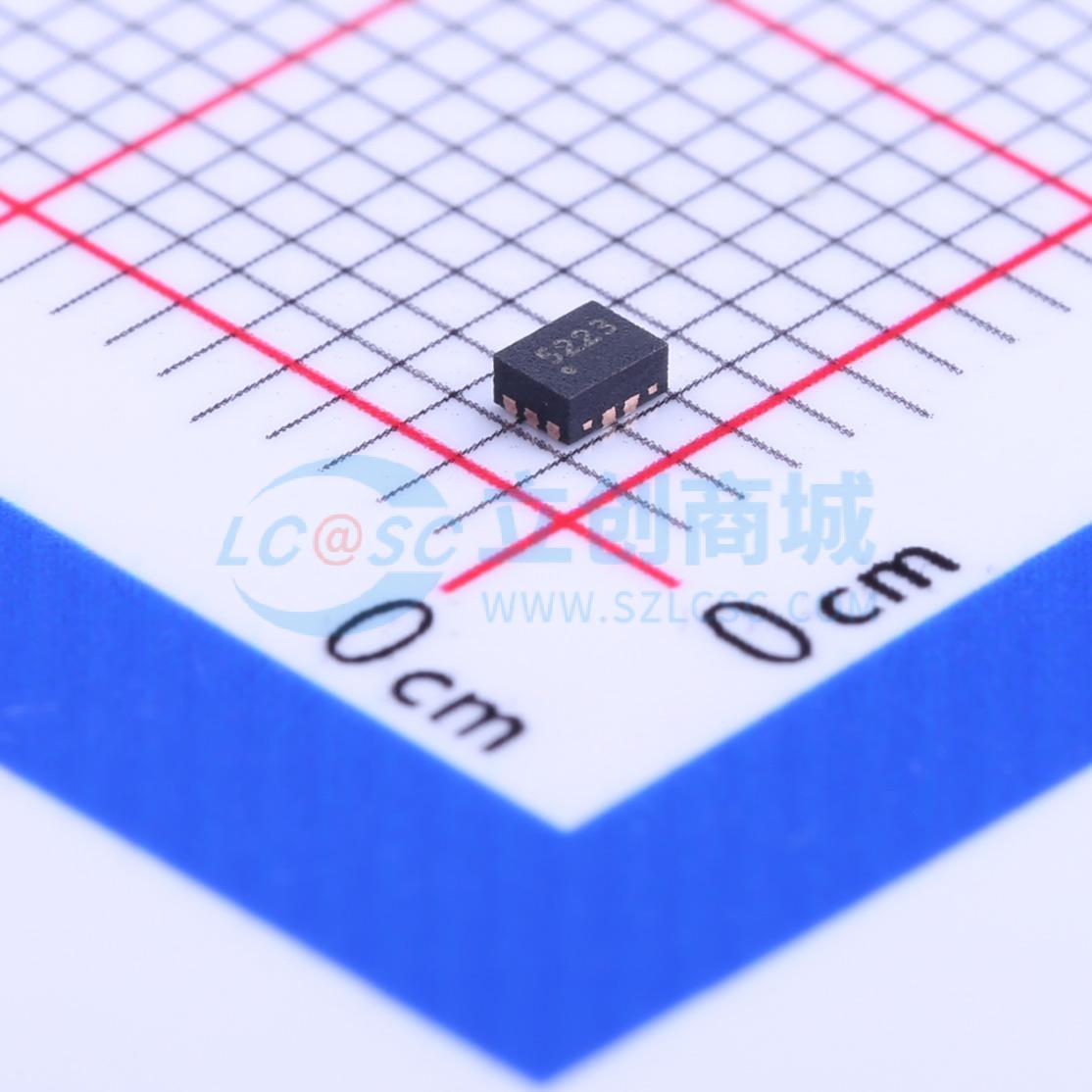

SGM5223YWQ10/TR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 0.5超低电阻双SPDT模拟开关
品牌名称: SGMICRO(圣邦微)
商品型号: SGM5223YWQ10/TR
商品编号: C201207
商品封装: UTQFN-10L(1.4x1.8)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

SGM5223是一款双单刀双掷（SPDT）模拟开关。它采用1.8V至4.2V单电源供电。SGM5223具有超低导通电阻、低电压和快速开关时间的特点。这些高性能特性使其非常适合多种应用，如便携式设备、音频和视频信号路由等。此外，由于它有两个常开和两个常闭开关，SGM5223可作为双2选1多路复用器使用。低功耗也是使其成为理想选择的重要原因之一。SGM5223采用绿色TQFN - 1.8×1.4 - 10L封装，工作环境温度范围为 - 40°C至 + 85°C。

商品特性

电源电压范围：1.8V至4.2V
超低导通电阻：在4.2V时典型值为0.5Ω
在V₊ = 4.2V时快速开关时间：导通时间17ns，关断时间27.5ns
高关断隔离度：在1MHz时为 - 58dB
低串扰：在1MHz时为 - 104dB
逻辑兼容控制：1.8V
先断后通开关
轨到轨输入和输出操作
工作温度范围： - 40°C至 + 85°C
采用绿色TQFN - 1.8×1.4 - 10L封装

应用领域

手机
医疗设备
计算机外设
便携式设备
音频和视频信号路由

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	500mΩ
	工作电压	1.8V~4.2V
	导通电容(Con)	95pF

	属性	参数值
	导通时间(ton)	17ns
	关闭时间(toff)	27.5ns
	带宽	55MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；无毛刺切换
