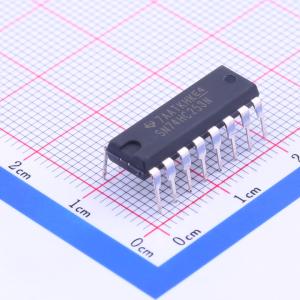

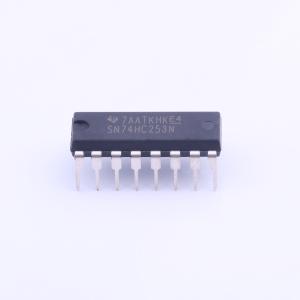

SN74HC253N
三态输出，双4选1数据选择器/多路复用器
- 描述
- SN74HC253 具有三态输出的双路 4 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC253N
- 商品编号
- C201211
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 26ns@6V,50pF | |
| 静态电流(Iq) | 80uA |
商品概述
每个这些数据选择器/多路复用器都包含反相器和驱动器，以向与或门提供完整的二进制解码数据选择。两个4线部分各自提供了独立的输出控制输入。三态输出可以与总线组织系统的数据线接口并驱动它们。当除了一个公共输出外的所有其他公共输出被禁用（处于高阻态）时，单个启用输出的低阻抗将总线线驱动到高或低逻辑电平。每个输出都有自己的输出使能(OE)输入。当各自的OE为高时，输出被禁用。
商品特性
- 'HC153 的三态版本
- 宽工作电压范围2V至6V
- 高电流反相输出可驱动多达15个LSTTL负载
- 低功耗，最大ICC为80 μA
- 典型tpd = 9 ns
- 在5V时输出驱动±6 mA
- 最大输入电流为1 μA
- 允许从n条线到一条线的多路复用
- 执行并行到串行转换
