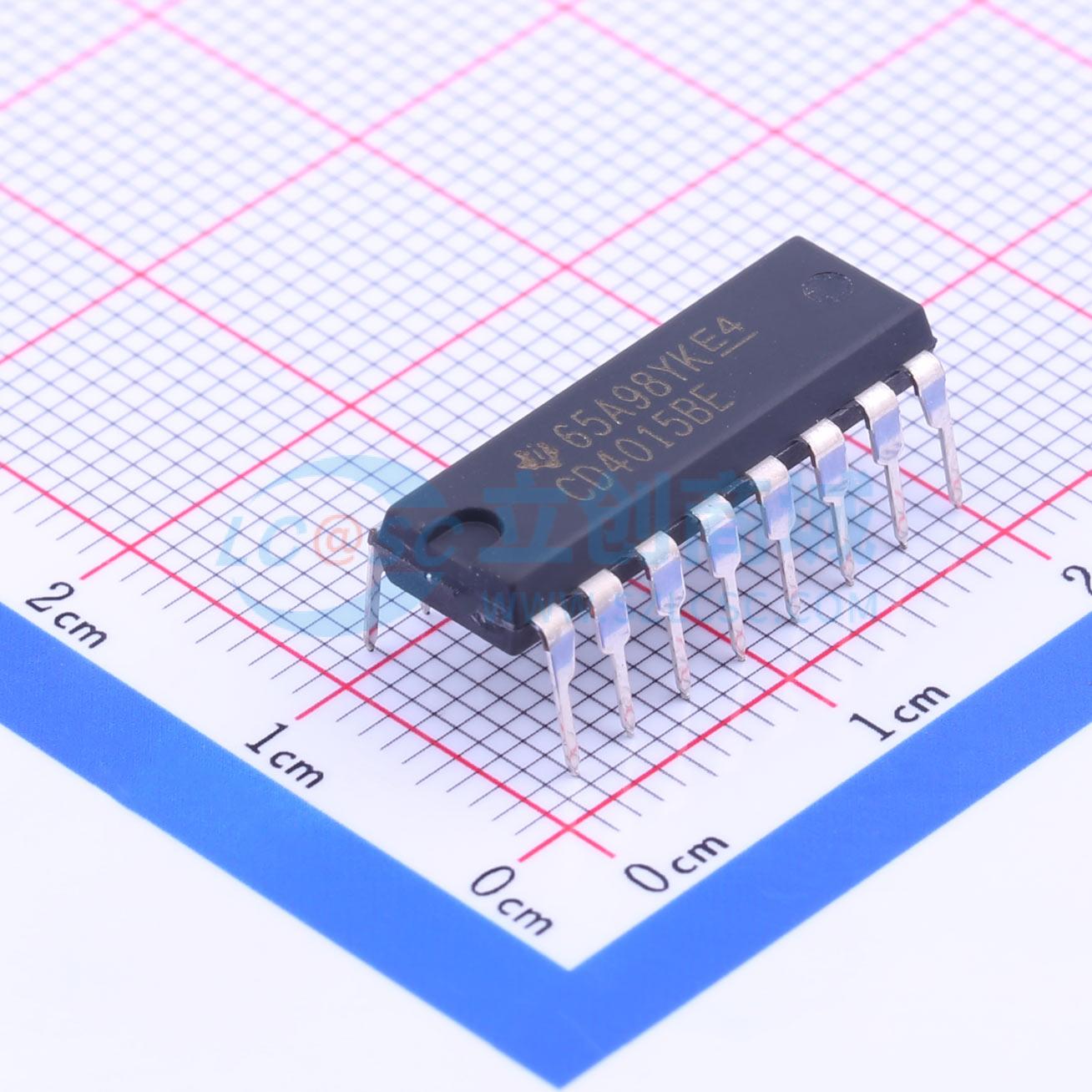

CD4015BE

推挽式输出串行至并行移位寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4015B CMOS 双路 4 级静态移位寄存器
品牌名称: TI(德州仪器)
商品型号: CD4015BE
商品编号: C201208
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1.333克(g)

商品参数

商品概述

CD4015B是CMOS双4级静态移位寄存器，带串行输入/并行输出，属于高压类型（20-Volt额定）。CD4015B包含两个相同且独立的4级串行输入/并行输出寄存器。每个寄存器具备独立的时钟和复位输入，以及一个串行数据输入。两个寄存器的每一级都提供Q输出。所有寄存器级均为D型主从触发器。DATA输入端的逻辑电平会传输至第一个寄存器级，并在每个上升沿时钟转换时移动一级。通过复位线的高电平可完成所有寄存器级的复位。可使用一个CD4015B封装将寄存器扩展为8级，也可使用额外的CD4015B扩展为超过8级。CD4015B系列产品提供多种封装:16引脚密封双列直插陶瓷封装（F3A后缀）、16引脚双列直插塑料封装（E后缀）、16引脚小外形封装（M、M96、MT、NSR后缀）、16引脚薄型收缩小外形封装（PW和PWR后缀）。

商品特性

中等速度运行，VDD - VSS = 10 V时典型时钟速率为12 MHz
全静态运行
8个主从触发器，带输入和输出缓冲
20 V下静态电流经过100%测试
提供5 V、10 V、15 V参数额定值
标准化对称输出特性
全封装温度范围内18 V下最大输入电流为1 μA；25 ℃、18 V下最大输入电流为100 nA
全封装温度范围内噪声容限:VDD = 5 V时为1 V；VDD = 10 V时为2 V；VDD = 15 V时为2.5 V
满足JEDEC Tentative Standard No. 13B《"B"系列CMOS器件描述标准规范》的所有要求

应用领域

串入并出数据排队
串并行数据转换
通用寄存器

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	3V~18V
	时钟频率(fc)	-
	元件数	2
	输出类型	-
	系列	4000B
	耗散功率(Pd)	-

	属性	参数值
	传播延迟(tpd)	60ns@15V,50pF
	输出电流	-
	分辨率(位)	4
	输入类型	-
	灌电流(IOL)	6.8mA
	拉电流(IOH)	6.8mA
	工作温度	-55℃~+125℃
	功能特性	异步清零功能
