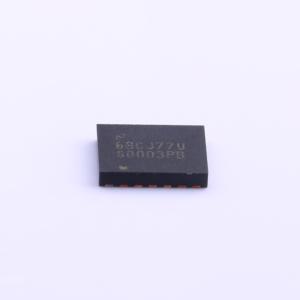

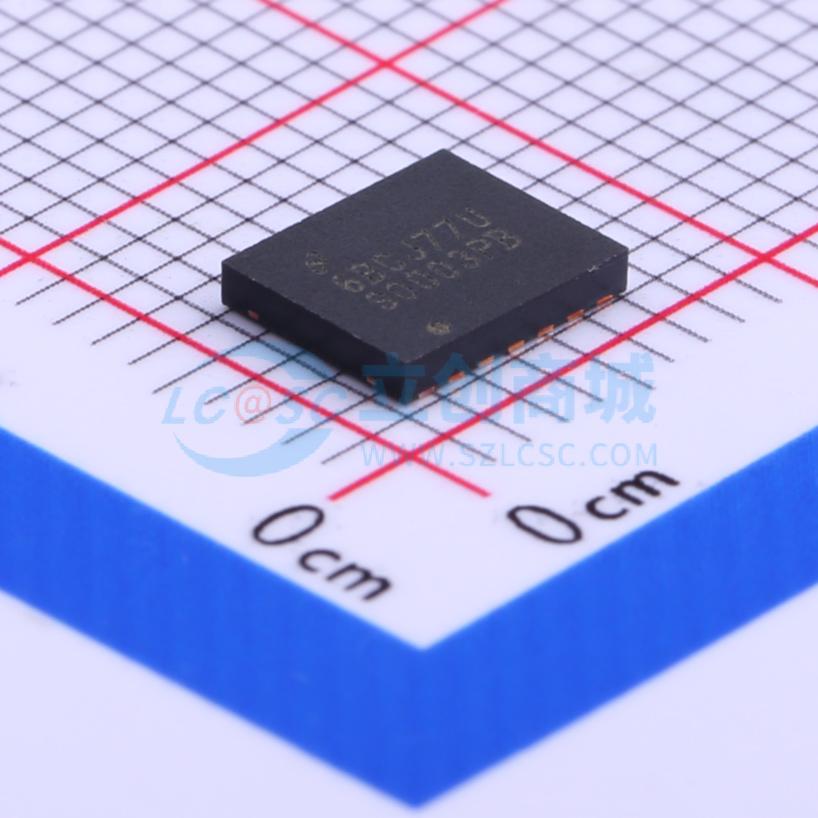

LM2676SDX-5.0/NOPB

LM2676系列稳压器是单片集成电路，提供了降压（Buck）开关稳压器所需的所有主动功能，能够驱动高达3A的负载，并具有优良的线性和负载调节特性。通过使用低导通电阻的DMOS功率开关，可以获得高达90%的高效率。该系列包括固定输出电压3.3V、5V和12V版本以及可调输出版本。

SIMPLE SWITCHER概念提供了一个仅需最少外部元件即可完成的设计方案。一个高频固定的振荡器（260kHz）允许使用物理尺寸更小的元件。多家制造商提供了与LM2676配套使用的标准电感器系列，极大地简化了设计过程。

LM2676系列还内置了热关断、电流限制和ON/OFF控制输入，可以将稳压器关闭至低至50μA的静态电流待机状态。输出电压保证在±2%的精度内。时钟频率控制在±11%的精度范围内。

• 效率高达94%
• 设计简单方便（使用现成的外部组件）
• 150-mΩ DMOS输出开关
• 3.3-V、5-V、12-V固定输出和可调（1.2 V至37 V）版本
• 关闭时待机电流为50-μA
• 在全电压和负载条件下最大输出容差为±2%
• 宽输入电压范围：8 V至40 V
• 260-kHz固定频率内部振荡器
• 工作结温范围为-40至125℃
