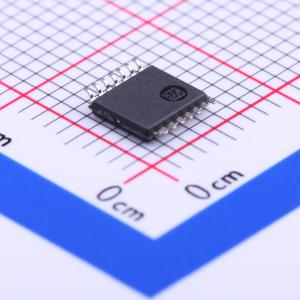

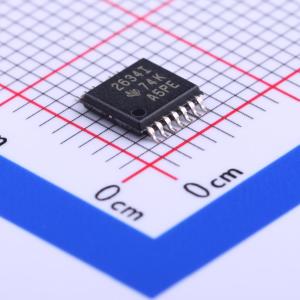

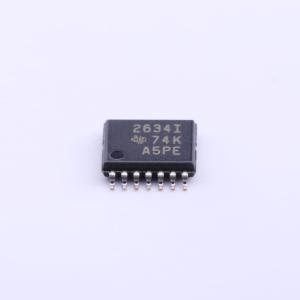

TLV2634IPWR
TLV2634IPWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2634 四通道、5.5V、9MHz、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2634IPWR
- 商品编号
- C200360
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 9MHz | |
| 输入失调电压(Vos) | 4.2mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 9.5V/us | |
| 输入偏置电流(Ib) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50pA | |
| 噪声密度(eN) | 50nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 730uA | |
| 输出电流 | 28mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee~Vcc) | 1.35V~2.75V；-2.75V~-1.35V |
商品概述
TLV263x单电源运算放大器提供轨到轨输出，输入范围包含地。TLV263x在扩展工业温度范围（-40℃至125℃）内将最小工作电源电压降至2.7 V，同时具备轨到轨输出摆幅特性。TLV263x仅需730 μA的电源电流即可提供9 MHz的增益带宽积。最大推荐电源电压为5.5 V，结合2.7 V的最小电压，使这些器件可由锂离子电池供电。 宽带宽、低噪声和低失真的组合使其非常适合高速和高分辨率数据转换器应用。接地输入范围使其能够直接与以地为参考的系统接口。 所有型号均提供PDIP和SOIC封装，单通道采用小型SOT - 23封装，双通道采用MSOP封装，四通道采用TSSOP封装。 2.7 V的工作电压使其与锂离子供电系统兼容，也与当今许多微功耗微控制器（包括德州仪器的MSP430）的工作电源电压范围兼容。
商品特性
- 轨到轨输出
- 共模输入电压范围包含地
- 增益带宽积：9 MHz
- 电源电流：730 μA/通道
- 单通道、双通道和四通道版本
- 超低功耗关断模式IDD(SHDN) = 4 μA/通道
- 规定温度范围 -40℃至125℃，工业级
- 电源电压范围：2.7 V至5.5 V
- 超小型封装：5或6引脚SOT - 23（TLV2630/1），8或10引脚MSOP（TLV2632/3）
- 通用运算放大器评估模块（更多信息请参阅SLOU060）
