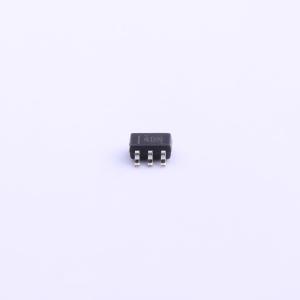

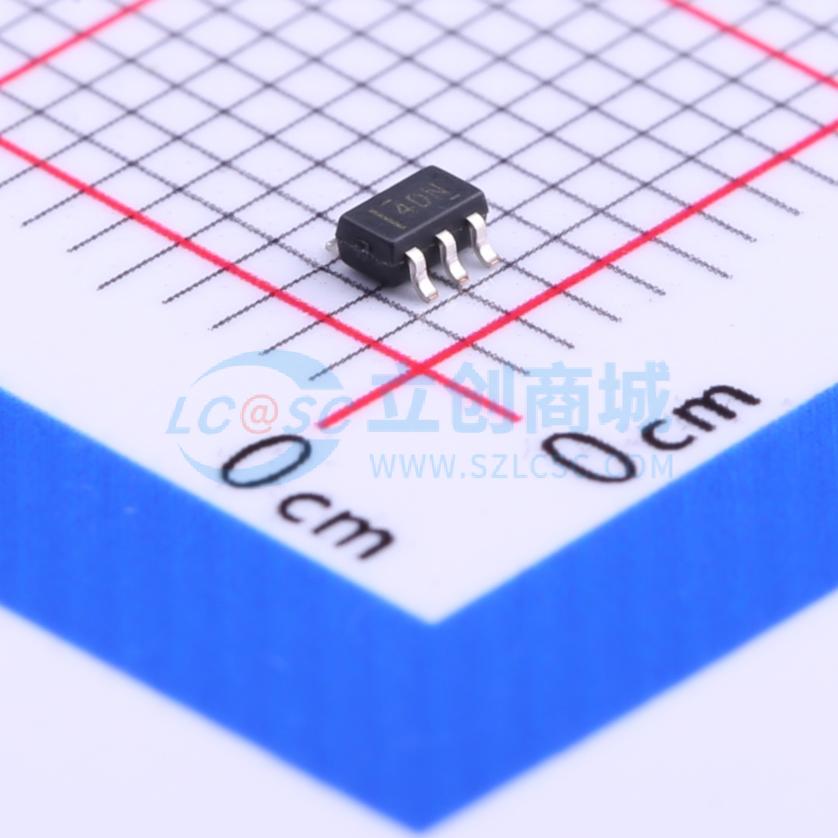

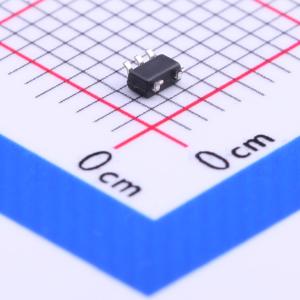

TPS22944DCKR

低输入电压限流负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22944 使能端高电平有效、具有电流限制的 5.5V、0.1A、500mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22944DCKR
商品编号: C200357
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS22941/2/3/4/5负载开关可在大电流条件下为系统和负载提供保护。这些器件包含一个0.4Ω的限流P沟道MOSFET，可在1.62V至5.5V的输入电压范围内工作。当MOSFET关断时，可防止电流流动。该开关由一个开/关输入（ON）控制，该输入能够直接与低压控制信号接口。TPS22941/2/3/4/5具备热关断保护功能，当持续过流情况导致过热时，通过关断开关来防止器件损坏。

当输出负载超过限流阈值时，这些器件会切换到恒流模式，将输出电流限制在安全水平，提供了一种集成且可靠的解决方案。在过流、欠压或过热情况下，OC逻辑输出为低电平。这些额外特性使TPS22941/2/3/4/5成为需要限流应用的理想解决方案。

该系列器件采用SC70 - 5（DCK）封装。其工作环境温度范围为 - 40℃至85℃。

商品特性

输入电压范围：1.62V至5.5V
低导通电阻
当VIN = 5.5V时，rON = 0.4Ω；当VIN = 3.3V时，rON = 0.5Ω；当VIN = 2.5V时，rON = 0.6Ω；当VIN = 1.8V时，rON = 0.8Ω
最小限流值：40mA或100mA
欠压锁定（UVLO）
热关断
关断电流 <1μA
快速限流响应时间
故障消隐
自动重启
1.8V兼容控制输入阈值
静电放电（ESD）性能符合JESD 22标准测试：4000V人体模型（A114 - B，II类）；1000V带电器件模型（C101）
微型SC - 70（DCK）封装
UL认证元件（UL文件编号169910）
通过IEC 60950 - 1第2版、修订1、附录CC、测试程序2评估并带有CB报告

应用领域

低电流传感器保护
HDMI连接器保护
笔记本电脑
个人数字助理（PDA）
GPS设备
MP3播放器外设端口

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	100mA

	属性	参数值
	工作电压	1.62V~5.5V
	导通电阻	400mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；欠压保护(UVP)
