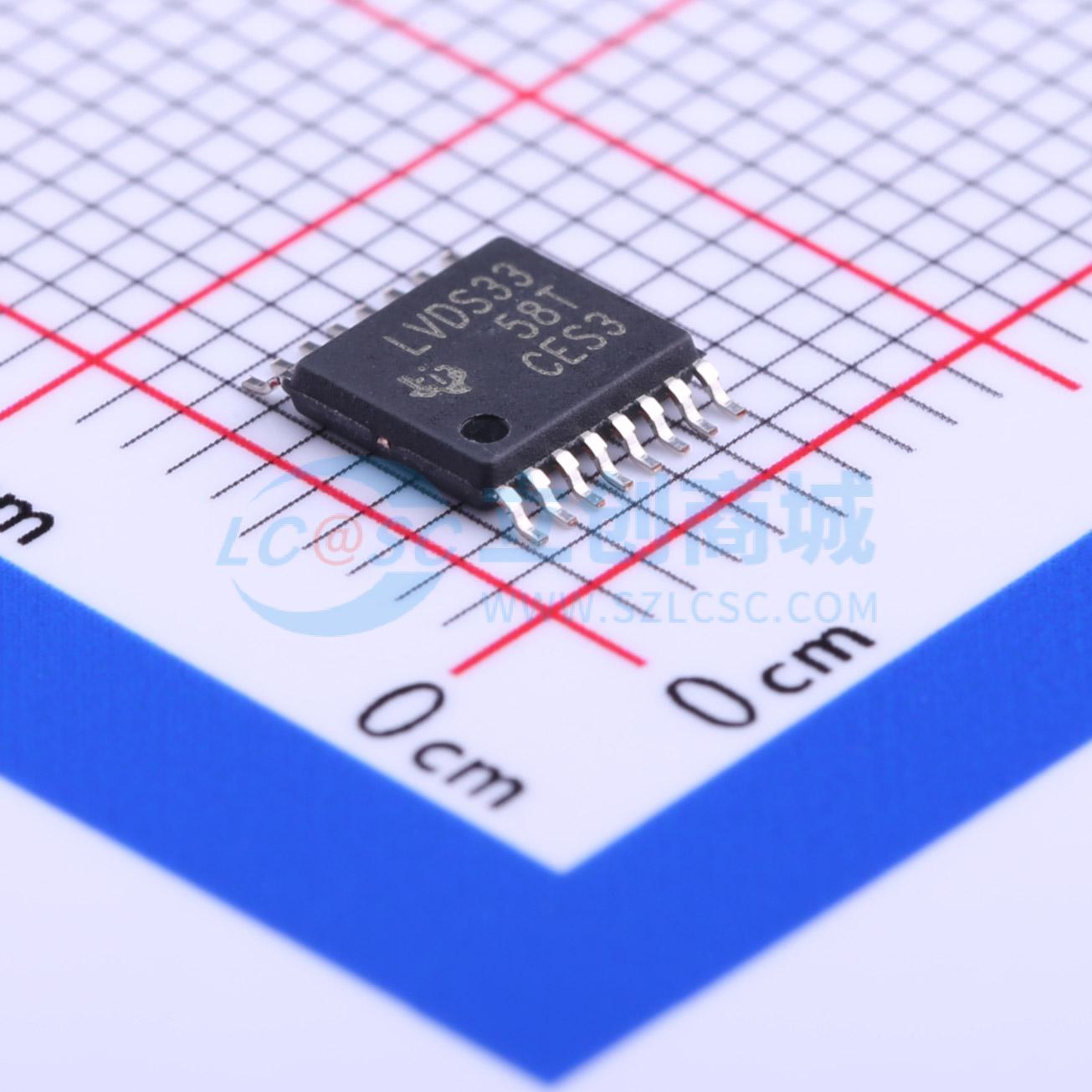

SN65LVDS33PWR
高速差分接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列LVDS数据线接收器提供与5V PECL信号兼容的输入电压范围，具有集成终端电阻选项。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LVDS33PWR
- 商品编号
- C200355
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 输入端接与偏置集成；故障安全 |
商品概述
这是一系列LVDS数据线接收器，输入电压范围兼容5V PECL信号，可提升接地噪声容限，采用行业标准占位尺寸，可提供集成端接选项，可精确控制差分输入电压阈值，自带输入电压滞回来提升缓变输入信号的噪声抑制能力，存储或操作过程中需将引脚短接或将器件放置在导电泡沫中，防止MOS栅极被静电损坏。
商品特性
- 信令速率可达400Mbps，数据传输速率可达200Mxfr/s
- 采用单路3.3V电源供电
- 共模输入电压范围为-4V~5V
- 整个共模输入电压范围内，差分输入阈值≤±50mV，且带有50mV滞回
- LVDT系列产品集成110Ω线路端接电阻，无需外接端接电阻
- 仅33型号提供TSSOP封装
- 符合TIA/EIA-644（LVDS）标准
- 集成主动故障安全电路，无输入信号时可确保输出高电平，输入信号丢失后可在600ns内输出高电平，可防止故障条件下噪声被识别为有效数据，还可支持线或总线信令
- 总线引脚ESD防护能力超过15kV HBM，输入引脚可承受±15kV人体模型（HBM）和±600V机器模型（MM）静电放电不损坏
- 掉电时输入保持高阻状态
- TTL输入支持5V耐压
- 可与AM26LS32、SN65LVDS32B、μA9637、SN65LVDS9637B引脚兼容
- SN65LVDS系列无集成端接，可适配多点分支或其他端接电路设计
- 工作温度范围为-40℃~85℃
应用领域
- 适用于受控阻抗约100Ω介质上的点对点基带数据传输
- 可用于印刷电路板走线、背板、电缆等传输介质
- 无集成端接的型号可用于多点分支或其他端接电路场景
