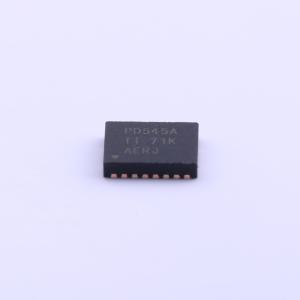

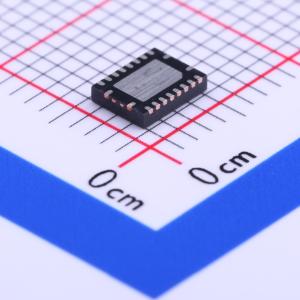

温馨提醒：图片仅供参考，商品以实物为准

PCA9545ARGYR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCA9545A 具有中断、复位和电压转换功能的 4 通道 2.3V 至 5.5V I2C/SMBus 开关
品牌名称: TI(德州仪器)
商品型号: PCA9545ARGYR
商品编号: C200356
商品封装: VQFN-20-EP(3.7x4.7)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

参数完善中

商品概述

PCA9545A 是一种通过 I2C 总线控制的四路双向转换开关。SCL/SDA 上游对扩展到四个下游对，或通道。可以根据可编程控制寄存器的内容选择任何一个 SCn/SDn 通道或多个通道的组合。提供了四个中断输入（INT3-INT0），每个下游对一个。一个中断（INT）输出作为这四个中断输入的与操作。

一个低电平有效的复位（RESET）输入允许 PCA9545A 从其中一个下游 I2C 总线处于低电平状态的情况中恢复。将 RESET 拉低会复位 I2C 状态机，并导致所有通道被取消选择，内部上电复位功能也是如此。

开关的传输门设计使得 VCC 端可以用来限制通过 PCA9545A 的最大高电压。这样可以在每一对总线上使用不同的总线电压，从而使得 1.8V、2.5V 或 3.3V 的部件能够与 5V 的部件通信，而无需任何额外的保护。外部上拉电阻将每个通道的总线拉至所需的电压水平。所有 I/O 端口均耐受 5.5V 电压。

商品特性

4选1双向转换开关
I2C总线和SMBus兼容
四个低电平有效中断输入
低电平有效中断输出
低电平有效复位输入
两个地址端子，允许在I2C总线上最多连接四个设备
通过I2C总线以任意组合选择通道
上电时所有开关通道均未选中
低导通电阻开关允许在1.8V、2.5V、3.3V和5V总线之间进行电压电平转换
上电无毛刺
支持热插拔
低待机电流
工作电源电压范围为2.3V至5.5V
输入耐压5.5V
时钟频率0至400kHz
锁存性能超过每JESD 78 100mA
ESD保护超过JESD 22 2000V人体模型（A114-A）
1000V充电设备模型（C101）

应用领域

服务器
路由器（电信交换设备）
存在I2C从机地址冲突的工厂自动化产品（例如，多个相同的温度传感器）
