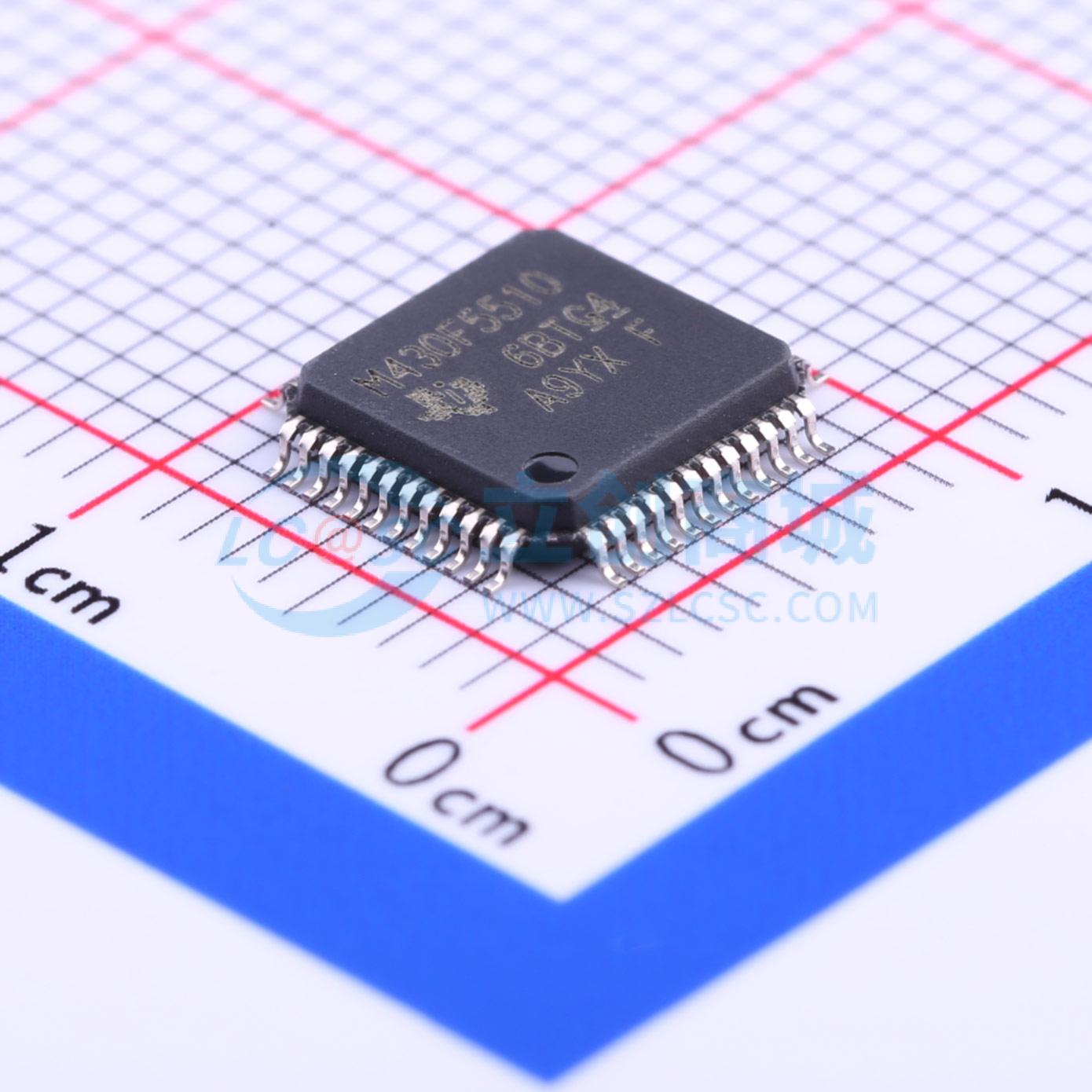

温馨提醒：图片仅供参考，商品以实物为准

MSP430F5510IPTR

具有 32KB 闪存、4KB SRAM、10 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430F5510 具有 32KB 闪存、4KB SRAM、10 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F5510IPTR
商品编号: C200353
商品封装: LQFP-48(7x7)
包装方式: 编带
商品毛重: 0.422克(g)

商品参数

商品概述

MSP430F5510、MSP430F550x属于混合信号微控制器，该系列不同器件配备不同的外设集以满足各类应用需求，架构配合多种低功耗模式工作，适合延长便携式测量应用的电池寿命。器件搭载16位精简指令集CPU，搭配16位寄存器以及常数发生器，编码效率高，数控振荡器可使器件在不到5μs的时间内从低功耗模式唤醒至激活模式，不同型号有不同的外设配置。

商品特性

低电源电压范围1.8V~3.6V，超低功耗设计
激活模式下，8MHz、3V条件下，闪存程序执行典型功耗195μA/MHz，RAM程序执行典型功耗115μA/MHz
待机模式LPM3，实时时钟（晶振）、看门狗和电源监控器工作，完全RAM保持，可快速唤醒，2.2V时典型功耗1.9μA，3V时典型功耗2.1μA；低功耗振荡器VLO工作模式下，通用计数器、看门狗和电源监控器工作，完全RAM保持，可快速唤醒，3V时典型功耗1.4μA
关闭模式LPM4，完全RAM保持，电源监控器工作，可快速唤醒，3V时典型功耗1.1μA；关断模式LPM4.5，3V时典型功耗0.18μA
可在不到5μs的时间内从待机模式唤醒
采用16位精简指令集架构，支持扩展内存，系统时钟最高可达25MHz
内置灵活的电源管理系统，包含可编程低压降稳压器，支持电源电压监控、监视和临时限电
集成统一时钟系统，包含针对频率稳定的锁相环控制环路、低功耗低频内部时钟源VLO、低频修整内部基准源REFO
部分型号集成支持USB 2.0的USB和PHY，配备4个16位计时器、高性能10位ADC、最多2个USCI模块、硬件乘法器、DMA、带警报功能的RTC模块，最多提供47个I/O引脚
部分型号将10位ADC替换为比较器，其他外设配置同对应型号
支持端口映射配置，可对USCI功能端口进行配置

应用领域

模拟和数字传感器系统
数据记录器
需要与多种USB主机连接的便携式测量应用

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPUXV2
	CPU最大主频	25MHz
	CPU位数	16 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	6KB

	属性	参数值
	EEPROM容量	-
	I/O数量	31
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
