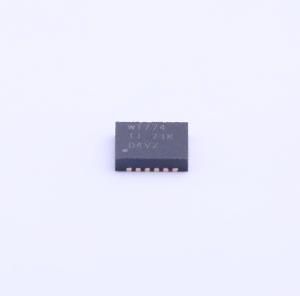

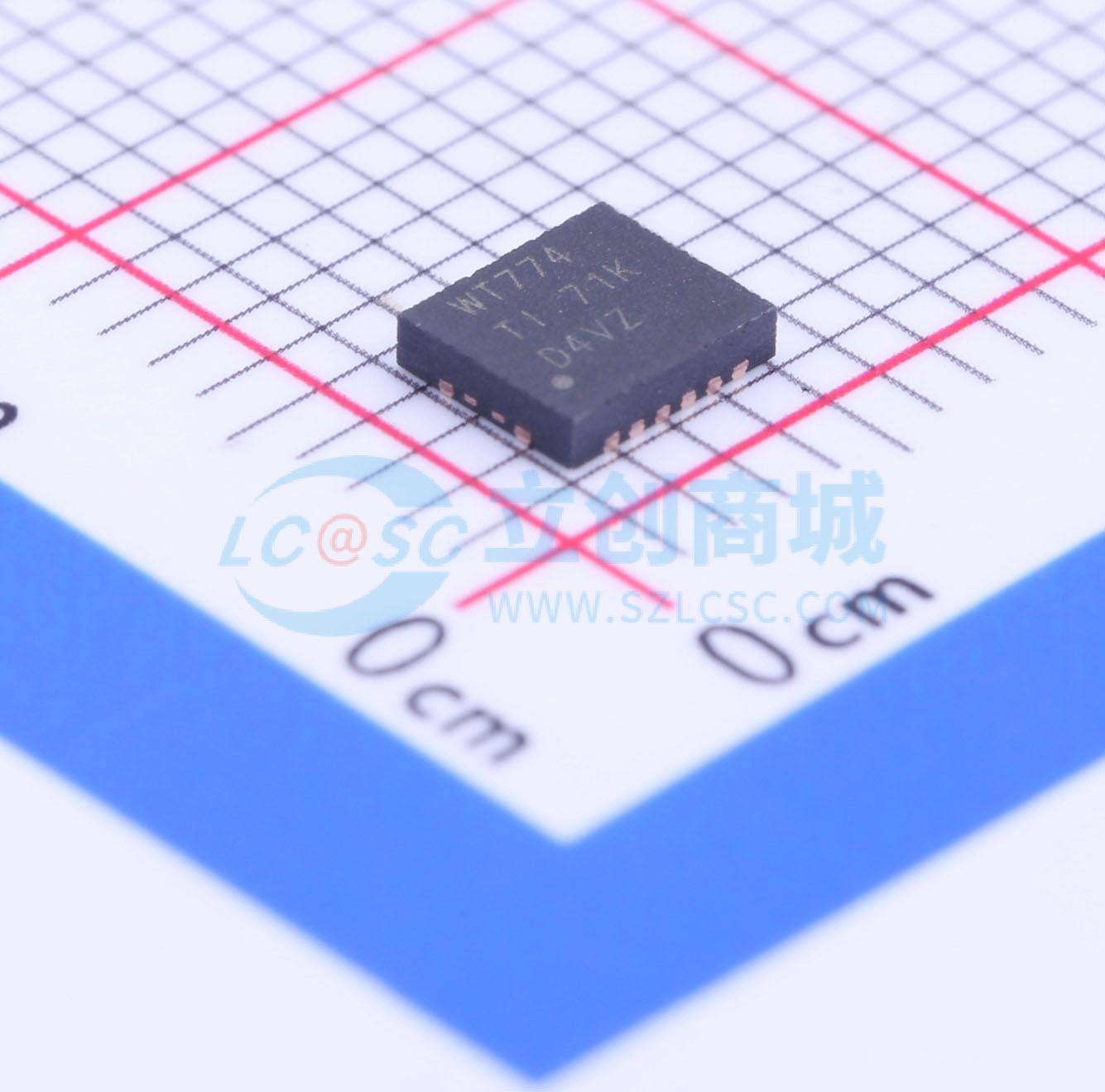

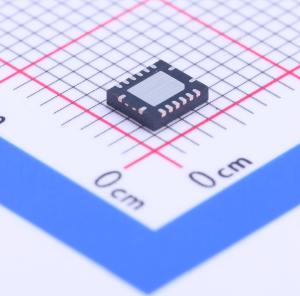

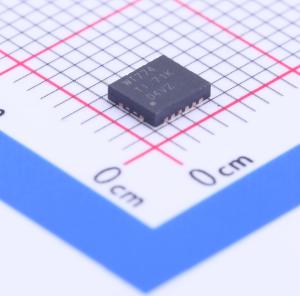

SN74AVC4T774RGYR

4位双电源总线收发器，带可配置电压电平转换和三态输出，独立方向控制输入

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC4T245-Q1汽车四位双电源总线收发器，可配置电压电平转换
品牌名称: TI(德州仪器)
商品型号: SN74AVC4T774RGYR
商品编号: C189197
商品封装: QFN-16-EP(3.5x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

SN74AVC4T774是4位同相总线收发器，带有可配置电平移位和三态输出，具备独立方向控制输入。该器件采用两个独立的可配置电源轨，A端口跟踪VCCA，VCCA可接受1.2V~3.6V的任意电源电压，B端口跟踪VCCB，VCCB可接受1.2V~3.6V的任意电源电压。该器件针对VCCA/VCCB设置为1.4V~3.6V的工作场景优化，也可在低至1.2V的VCCA/VCCB下工作，可实现1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换。该器件设计用于数据总线之间的异步通信，方向控制输入和输出使能输入可激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式：激活B输出时从A总线向B总线传输数据，激活A输出时从B总线向A总线传输数据。A、B端口的输入电路始终处于激活状态，必须施加高电平或低电平逻辑，以避免产生额外的ICC和ICCZ电流。器件的控制引脚由VCCA供电，支持部分掉电应用，Ioff电路可关闭输出，防止器件掉电时产生有害的回流电流；VCC隔离特性确保如果任意一个VCC输入接地，两个端口都处于高阻抗状态。上电或掉电期间为保证高阻抗状态，输出使能OE需通过上拉电阻连接至VCCA，电阻最小值由驱动器的灌电流能力决定；该器件采用CMOS输入，不可让输入悬空，否则会产生超出预期的ICC电流。

商品特性

每个通道配备独立的DIR控制输入
控制输入的VIH/VIL电平以VCCA电压为参考
采用全可配置双轨设计，每个端口可在1.2V~3.6V全电源电压范围工作
输入输出端口耐压达4.6V
Ioff支持部分掉电模式工作
不同转换场景下的典型数据速率：1.8V至3.3V转换为380Mbps，低于1.8V至3.3V转换为200Mbps，转换至2.5V或1.8V为200Mbps，转换至1.5V为150Mbps，转换至1.2V为100Mbps
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护符合JESD 22测试标准，防护等级为：人体模型±8000V，机器模型250V，充电器件模型±1500V

应用领域

个人电子设备
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.2V~3.6V
	元件数	1
	每个元件位数	4
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	SN74AVC4T
	工作温度	-40℃~+85℃
	静态电流(Iq)	16uA
	传播延迟(tpd)	-
	功能特性	掉电隔离；输出使能；电平转换
