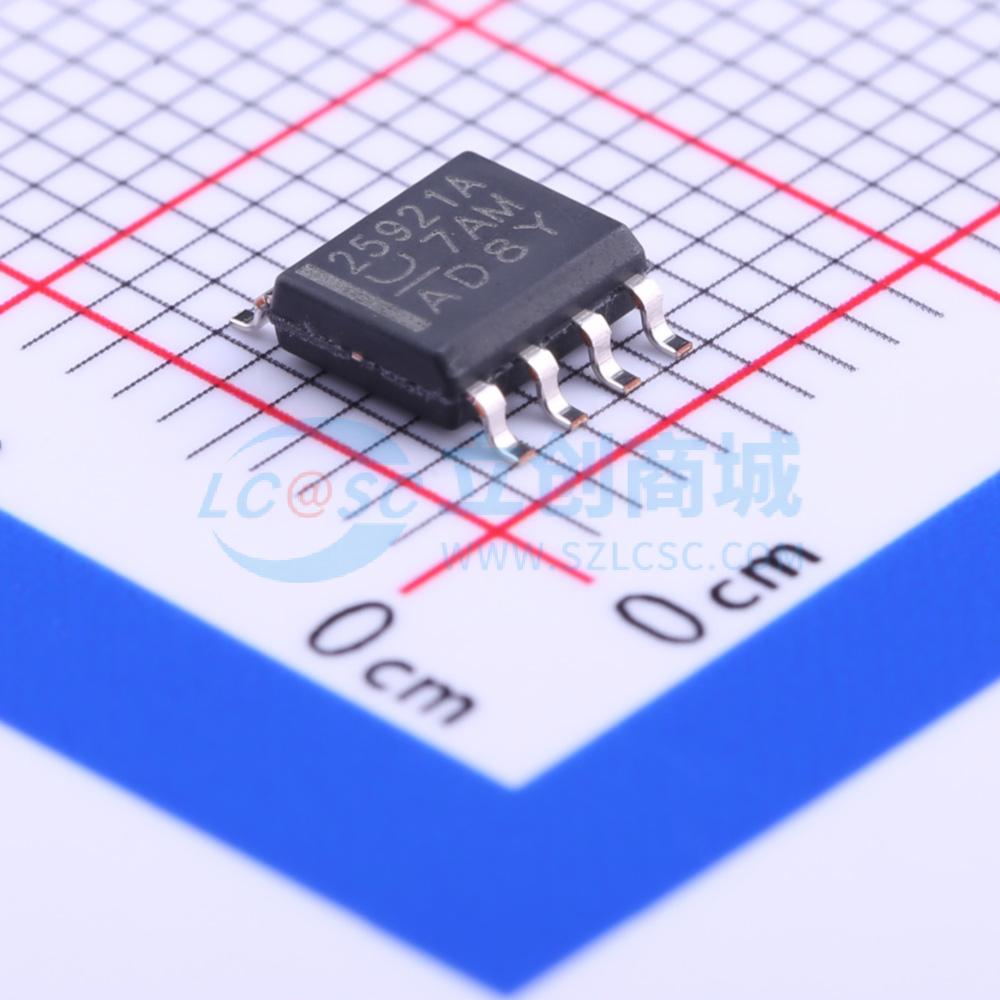

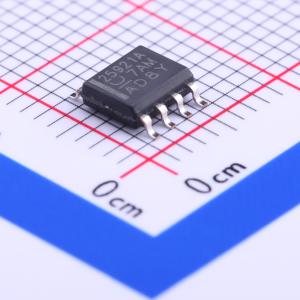

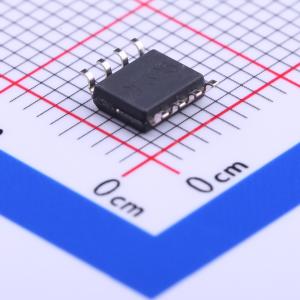

温馨提醒：图片仅供参考，商品以实物为准
TPS25921ADR
具有精确限流和过压保护功能的4.5V-18V电子保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS25921A 具有自动重试故障响应功能的 4.5V 至 18V、90mΩ、0.4A 至 1.6A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS25921ADR
- 商品编号
- C189199
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 最大连续电流 | 1.062A | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 135mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP) |
商品概述
TPS25921是一款紧凑、功能丰富的电子保险丝，具备全套保护功能。宽工作电压范围使其能够控制多种常用直流总线。在室温下，精确的±2%电流限制提供了出色的精度，使TPS25921非常适合多种系统保护应用。 通过包括过流、过压和欠压等多种可编程特性，实现了负载、电源和器件保护。欠压和过压的阈值精度为3%，确保对总线电压进行严格监控，无需额外的监控电路。故障标志输出（FLT）用于系统状态监控和下游负载控制。 对于热插拔板，TPS25921提供浪涌电流控制和可编程输出斜率。通过在软启动（SS）引脚连接一个电容，可对输出斜率进行编程，实现最大的设计灵活性。
商品特性
- 4.5 V – 18 V工作电压，20 V（最大值）
- 90 mΩ导通电阻（典型值）
- 0.4 A至1.6 A可调电流限制
- 25°C时1A电流下±2%的精确电流限制
- ±3%过压、欠压阈值
- 可编程dV0/dt控制
- 热关断、欠压锁定和过压保护的故障输出
- -40°C至125°C结温范围
- 自动重试和锁断版本
- UL2367认证 - 文件编号：E169910
- UL60950 - 单点故障测试期间安全
应用领域
- 白色家电、电器
- 机顶盒、DVD和游戏机
- 硬盘和固态硬盘驱动器
- 智能电表、气体分析仪
- 智能负载开关
- USB开关
- 适配器电源设备
