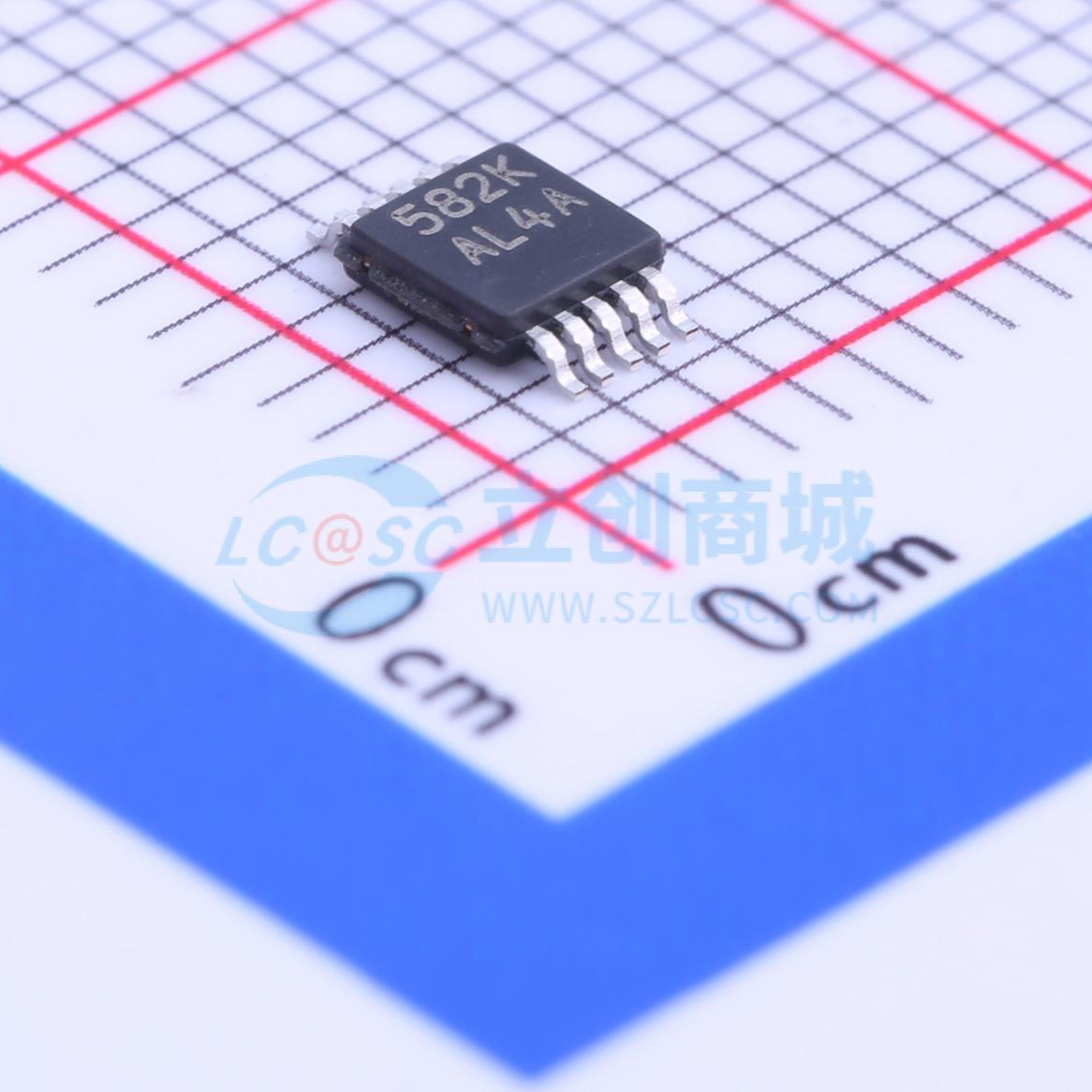

LMH1980MM/NOPB

LMH1980是一款自动检测SD/HD/PC视频同步分离器，非常适合用于各种视频应用，如汽车LCD显示器、视频采集与编辑设备、监控与安防设备以及机器视觉和检测系统。 LMH1980可接受具有双电平或三电平同步的模拟视频输入信号，并自动检测视频格式，无需像其他同步分离器（如LM1881）那样进行外部RSET电阻调整。其输出以CMOS逻辑提供定时信号，包括复合、水平和垂直同步信号、色同步/后沿定时信号以及奇偶场输出信号。仅当检测到具有三电平同步的有效HD视频输入时，HD标志输出（引脚5）才会提供逻辑低电平信号。当检测到HD视频时，HD标志可用于禁用外部开关控制的SD色度滤波器；当检测到SD视频时，则启用该滤波器。对于具有双电平同步且无垂直锯齿脉冲的非标准视频，将输出默认垂直同步脉冲，且在垂直同步间隔期间不输出水平同步脉冲。 LMH1980采用节省空间的10引脚Mini-SO封装（VSSOP），工作温度范围为-40°C至+85°C。

• 适用于NTSC、PAL、480I/P、576I/P、720P、1080I/P/PsF以及多种VESA兼容定时格式的模拟视频同步分离
• 支持复合视频（CVBS）、S视频（Y/C）、分量视频（YPBPR/GBR）和PC图形（RGsB）接口
• 兼容SD/PC双电平同步和HD三电平同步
• 提供复合、水平和垂直同步输出
• 提供色同步/后沿定时、奇偶场和HD检测标志输出
• 自动视频格式检测
• 针对0.5至2 VPP的视频输入采用固定电平同步限幅
• 3.3V至5V电源供电

• 消费级、专业级、汽车和工业视频
• 视频采集、编辑和处理
• 锁相电路
• 监控与安防视频系统
• 机顶盒（STB）和数字视频录像机（DVR）
• LCD/等离子显示器和视频投影仪
• 机器视觉和检测系统
• 视频触发示波器和波形监视器
