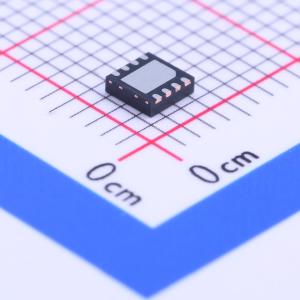

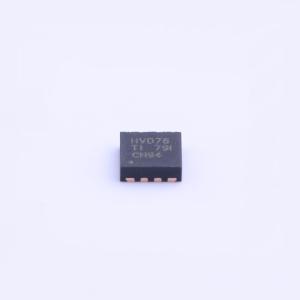

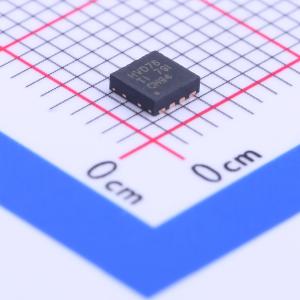

SN65HVD78DRBT

SN65HVD78 3.3-V Supply RS-485 With IEC ESD Protection

描述: 这些设备具有3.3-V驱动器和接收器，适用于工业应用。具有高ESD保护。
品牌名称: TI(德州仪器)
商品型号: SN65HVD78DRBT
商品编号: C189204
商品封装: VSON-8(3x3)
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

商品概述

这些器件具有稳健耐用的3.3V驱动器和接收器，并且采用小型封装，可满足工业应用应用。这些总线引脚可耐受ESD事件，具有对于人体放电模型和IEC接触放电规范的高级别保护。其中每一款器件都配有一个差分驱动器和一个差分接收器。这两个器件由3.3V单电源供电。驱动器差分输出和接收器差分输入在内部连接，构成一个适用于半双工（两线制总线）通信的总线端口。这些器件具备宽共模电压范围，因此适用于长线缆上的应用长线缆。这些器件额定运行温度范围为 -40°C至125°C。

商品特性

可提供小尺寸的VSSOP和SOIC封装，前者可节省电路板上的空间，后者可实现普遍兼容性
总线I/O保护
±15 kV人体模型（HBM）保护
±12 kV IEC61000 - 4 - 2接触放电
±4 kV IEC61000 - 4 - 4快速瞬态突发
扩展的工业温度范围 -40°C至125°C
用于噪声抑制的较大接收器滞后（80mV）
低单元负载可实现超过200个节点的连接
低功耗
低待机电源电流：< 2 μA
运行期间ICC静态电流 < 1 mA
与3.3V或5V控制器兼容的5V耐压逻辑输入
针对以下信号传输速率进行了优化：250kbps，20Mbps，50Mbps
无干扰加电和断电总线输入和输出

应用领域

工厂自动化
电信基础设施
运动控制

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	50Mbps

	属性	参数值
	节点数	96
	静电保护	±8kV
	工作温度	-40℃~+125℃
	静态电流	950uA
	通讯模式	半双工
