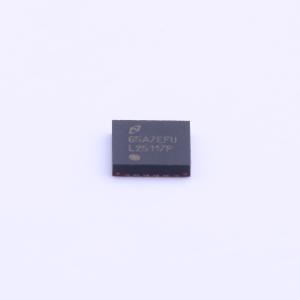

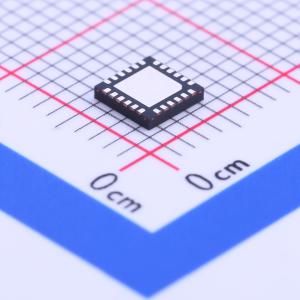

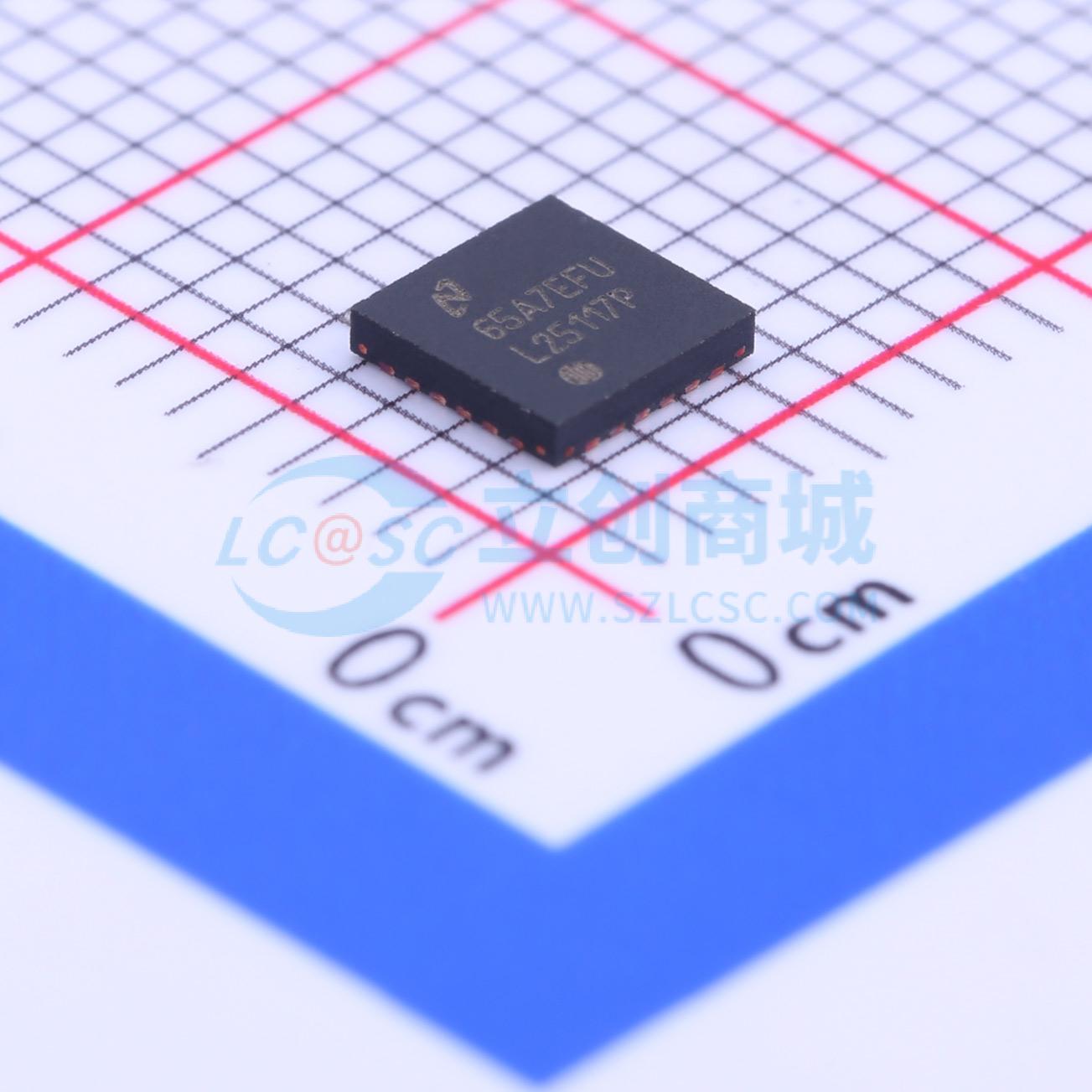

温馨提醒：图片仅供参考，商品以实物为准

LM25117PSQE/NOPB

宽输入范围同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25117是一款同步降压控制器,适用于从高电压或变化较大的输入电源进行降压调节。采用电流模式控制,具有模拟电流监测功能。
品牌名称: TI(德州仪器)
商品型号: LM25117PSQE/NOPB
商品编号: C189198
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

LM25117是一款同步降压控制器，适用于高压或宽范围变化输入电源的降压调节器应用。该控制方法基于采用模拟电流斜坡的电流模式控制。电流模式控制具有固有的线路前馈、逐周期电流限制功能，且易于进行环路补偿。采用模拟控制斜坡可降低脉宽调制电路的噪声敏感度，从而在高输入电压应用中实现对极小占空比的可靠控制。工作频率可在50 kHz至750 kHz范围内进行编程。LM25117通过自适应死区时间控制来驱动外部高端和低端NMOS功率开关。用户可选的二极管仿真模式可实现不连续模式操作，以提高轻载条件下的效率。允许使用外部偏置电源的高压偏置稳压器可进一步提高效率。LM25117独特的模拟遥测功能可提供平均输出电流信息。其他特性包括热关断、频率同步、打嗝模式电流限制和可调线路欠压锁定。

商品特性

LM25117-Q1符合汽车应用要求
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至125℃
模拟峰值电流模式控制
4.5 V至42 V的宽工作范围
强劲的3.3 A峰值栅极驱动
自适应死区时间输出驱动器控制
自由运行或可同步时钟，最高可达750 kHz
可选二极管仿真模式
0.8 V可编程输出
精度为1.5%的电压基准
模拟电流监测器
可编程电流限制
打嗝模式过流保护
可编程软启动和跟踪
可编程线路欠压锁定
可编程切换至外部偏置电源
热关断

应用领域

汽车信息娱乐系统
工业DC-DC电机驱动器
汽车USB电源
电信服务器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	-
	输出电流	-
	开关频率	750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
