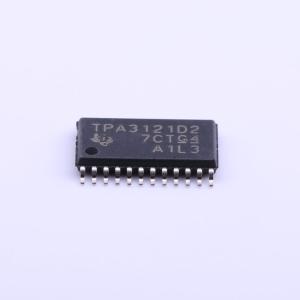

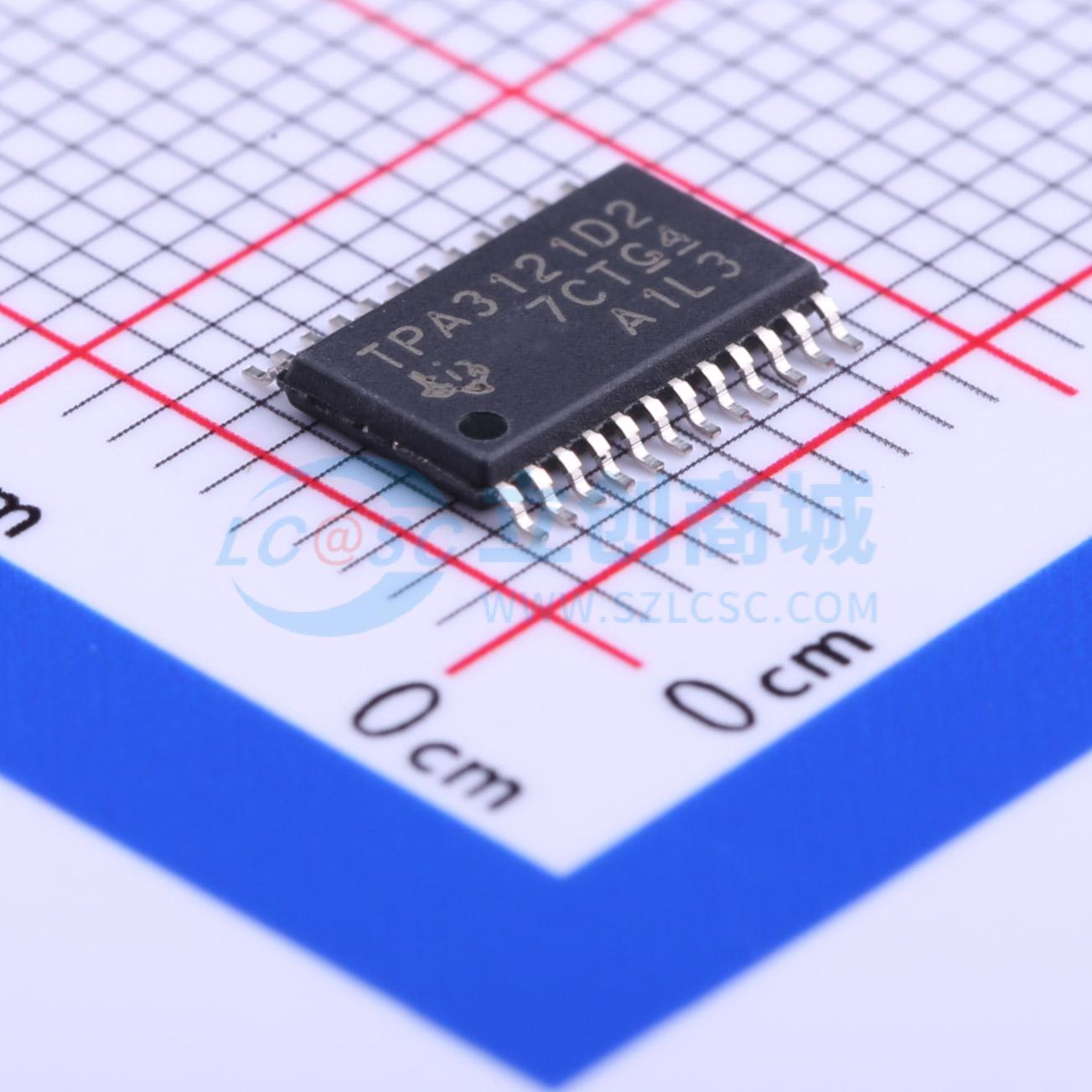

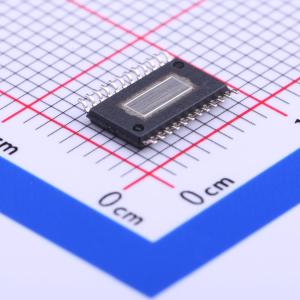

TPA3121D2PWPR
15瓦立体声D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA3121D2 具有单端输出的 15W 立体声、30W 单声道、10V 至 26V 电源电压、模拟输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA3121D2PWPR
- 商品编号
- C189196
- 商品封装
- HTSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 15Wx2@4Ω；30Wx1@8Ω | |
| 工作电压 | 10V~26V | |
| 总谐波失真+噪声(THD+N) | 0.04% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 92dB | |
| 输入类型 | 单端 | |
| 电源纹波抑制比(PSRR) | -52dB | |
| 输入通道数 | 2个单端输入 |
商品概述
TPA3121D2是一款15W（每通道）高效D类音频功率放大器，适用于单端配置下驱动立体声扬声器，或桥接负载配置下驱动单声道扬声器。TPA3121D2可驱动低至4Ω的立体声扬声器。播放音乐时，TPA3121D2的高效率使其无需外部散热片。 放大器的增益由两个增益选择引脚控制。增益选择有20dB、26dB、32dB和36dB。 专利的启动和关断序列无需额外电路即可将扬声器中的噗噗声降至最低。
商品特性
- 24V电源供电，8Ω负载下每通道10W立体声输出
- 22V电源供电，4Ω负载下每通道15W立体声输出
- 22V电源供电，8Ω负载下每通道30W单声道输出
- 工作电压范围为10V至26V
- 可由+24V LCD背光电源供电
- 高效D类工作模式无需散热片
- 四种可选固定增益设置
- 内置振荡器设置D类频率（无需外部元件）
- 单端模拟输入
- 具备自动恢复功能的热保护和短路保护
- 采用节省空间的24引脚TSSOP表面贴装封装
- 先进的关机噗噗声抑制功能
应用领域
- 平板电视
- DLP电视
- CRT电视有源音箱
