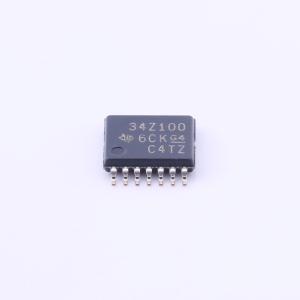

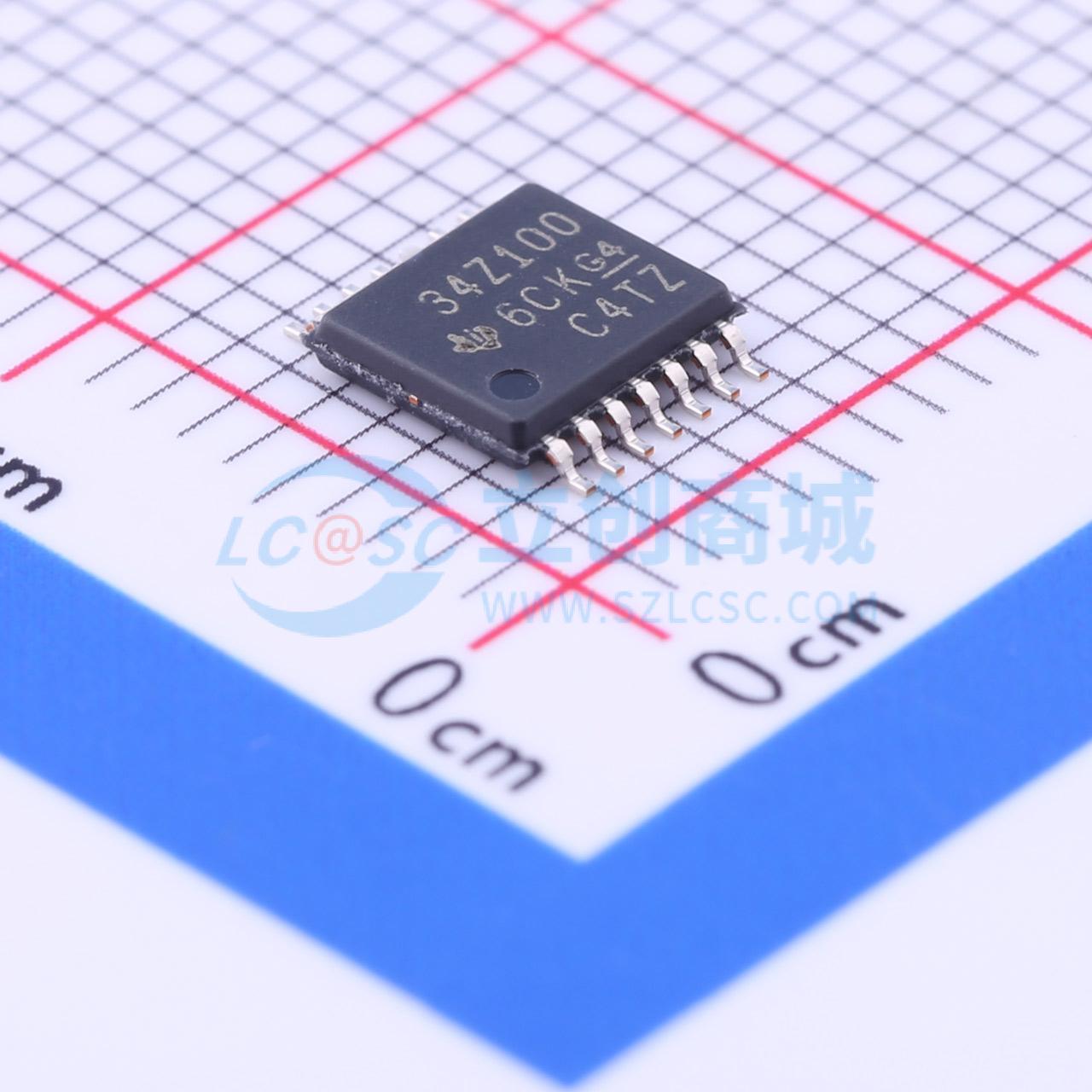

BQ34Z100PWR

具备阻抗跟踪技术的宽量程燃油表

描述: BQ34Z100 1 至 16 节电池 Impedance Track™ 电量监测计 | 电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ34Z100PWR
商品编号: C179673
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

一种电量计解决方案，独立于电池串联电芯配置工作，支持多种锂离子和磷酸铁锂（LiFePO4）电池化学体系。通过外部电压转换电路可支持3 V至65 V的电池，该电路可自动控制以降低系统功耗。该器件提供多种接口选项，包括I²C从机、HDQ从机、一个或四个直接LED以及一个ALERT输出引脚。此外，它还支持使用外部端口扩展器驱动四个以上的LED。

商品特性

支持锂离子和磷酸铁锂（LiFePO4）化学体系
采用专利阻抗跟踪™技术对3 V至65 V的电池进行容量估算
- 老化补偿
- 自放电补偿
支持容量大于65 Ahr的电池
支持充放电电流大于32 A
支持外部NTC热敏电阻
支持与主机系统进行两线I²C和HDQ单总线通信接口
SHA-1/HMAC认证
一个或四个LED直接显示控制
通过端口扩展器实现五个及以上LED显示
低功耗模式（典型电池组工作范围条件）
- 正常工作：平均电流<140 μA
- 睡眠模式：平均电流<64 μA
- 深度睡眠模式：平均电流<19 μA
封装：14引脚TSSOP

应用领域

轻型电动车
电动工具
医疗仪器
不间断电源（UPS）
移动无线电设备

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.7V~4.5V
	电池类型	磷酸铁锂电池；锂电池
	工作温度	-40℃~+85℃

	属性	参数值
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	140uA
	接口类型	I2C；HDQ
