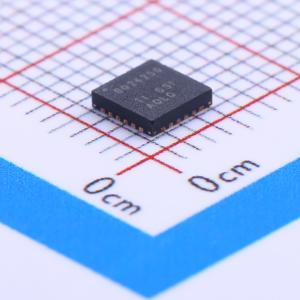

温馨提醒：图片仅供参考，商品以实物为准
BQ24250RGER
BQ2425X 2A 单输入 I2C 独立式开关模式锂离子电池充电器带电源路径管理
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24250 SYSOFF 模式下具有 1uA 静态电流和 TS 禁用功能的 I2C 控制型单节 2A 降压型电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24250RGER
- 商品编号
- C180432
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.35V~10.5V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.5V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 5mA | |
| 接口类型 | I2C |
商品概述
bq24250、bq24251和bq24253是高度集成的单节锂离子电池充电器和系统电源路径管理器件，适用于空间有限、配备高容量电池的便携式应用。这款单节充电器具有单一输入，可通过USB端口或交流壁式适配器供电，提供了灵活的解决方案。
商品特性
- 带独立电源路径的高效开关模式充电器
- 可从深度放电或无电池状态启动系统
- 符合USB充电标准——可选100 mA、500 mA、900 mA、1.5 A和2 A的输入电流限制
- 在主机模式下兼容BC1.2的D+、D-检测（在I2C通信开始后且看门狗定时器超时前）
- 可编程电池充电电压VBATREG
- 可编程充电电流（ICHG）
- 可编程输入电流限制（ILIM）
- 基于可编程输入电压的动态电源管理阈值VIN_DPM
- 可编程输入过压保护阈值（VOVP）
- 可编程安全定时器电阻
- 可编程默认值：ICHG最高可达2 A，带电流监测输出（ISET）
- ILIM最高可达2 A，带电流监测输出（ILIM）
- VIN_DPM（VDPM）
- 看门狗定时器禁用位
- 集成4.9 V、50 mA LDO
- 完善的系统级保护
- 输入欠压锁定、输入过压保护（OVP）、电池过压保护、睡眠模式、VIN_DPM
- 输入电流限制
- 充电电流限制
- 热调节
- 热关断
- 基于电压、兼容JEITA的NTC监测输入
- 安全定时器
- 绝对最大输入电压额定值22 V
- 最大工作输入电压10.5 V
- 低RDS(on)集成功率FET，充电速率最高可达2 A
- 开漏状态输出
- 同步固定频率PWM控制器，工作频率为3 MHz，支持小电感
- AnyBoot强大的电池检测算法
- 充电时间优化器，可在任何给定充电电流下改善充电时间
- 2.40 mm x 2.00 mm 30球DSBGA和4 mm x 4 mm 24引脚QFN封装
应用领域
- 移动电话和智能手机
- MP3播放器
- 便携式媒体播放器
- 手持设备
