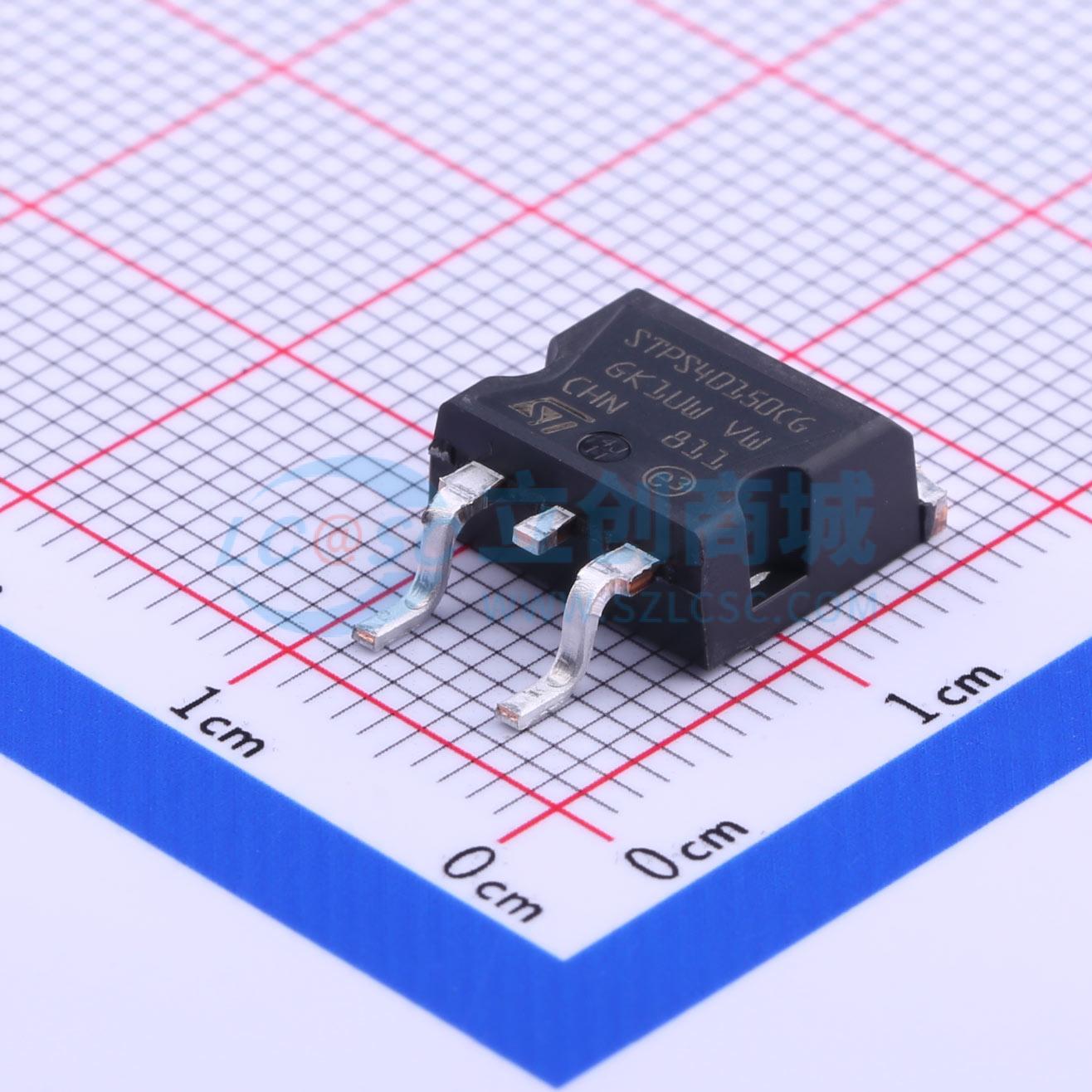

温馨提醒：图片仅供参考，商品以实物为准
STPS40150CG-TR
电压:150V 电流:20A
- 描述
- 150 V、40 A双路高压功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS40150CG-TR
- 商品编号
- C180495
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 920mV@20A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 8uA@150V | |
| 非重复峰值浪涌电流 (Ifsm) | 250A |
商品概述
双中心抽头肖特基整流器，适用于高频开关模式电源。采用TO-247、TO-220AB和D²PAK封装，可提高应用的可靠性。
商品特性
- 高结温能力
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 低热阻
- 高频工作
- TO-220AB封装：冷却方式为C，推荐扭矩值0.55 mN·m，最大扭矩值0.70 mN·m
- D²PAK封装：扁平区域不小于2mm
- TO-247封装：冷却方式为C，推荐扭矩值0.8 mN·m，最大扭矩值1.0 mN·m，环氧树脂符合UL94 V0标准
应用领域
- 高频开关模式电源
