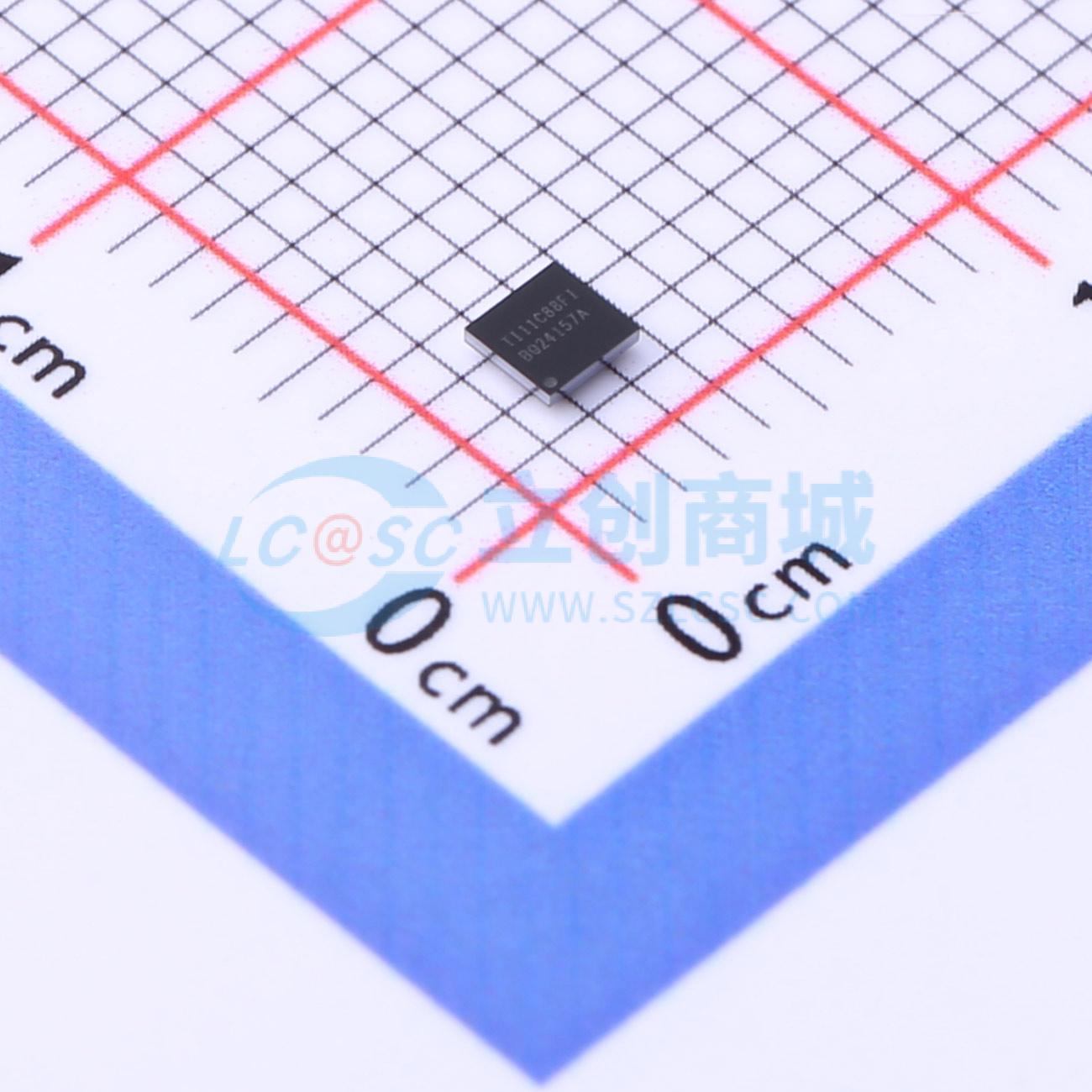

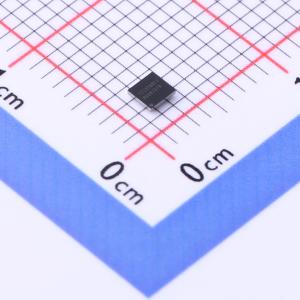

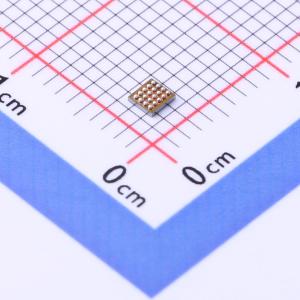

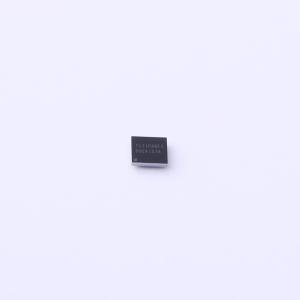

BQ24157YFFR

兼容USB且支持USB-OTG的开关模式充电管理器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24157 具有 OTG 的 I2C 单节 1.55A 降压电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24157YFFR
商品编号: C181581
商品封装: DSBGA-20
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

bq24157 是一款紧凑、灵活、高效的 USB 友好型开关模式充电管理器件，适用于各种便携式接口中使用的单节锂离子和锂聚合物电池。可通过一个 I²C 接口对充电参数进行编程。IC 将同步 PWM 控制器、功率 MOSFET、输入电流感应、高准确度电流和电压调节以及充电终止功能集成到小型 WCSP 封装中。 IC 分三个阶段对电池进行充电：调节、恒定电流和恒定电压。输入电流被自动限制在主机设定的值上。根据电池电压和用户可选最小电流水平，充电被终止。一个带有复位控制的安全定时器为 I²C 接口提供安全备份。正常运行期间，如果电池电压低于一个内部阈值，IC 自动重新启动充电周期并当输入电压被移除后，自动进入睡眠模式或者高阻抗模式。充电状态可通过 I²C 接口报告给主机。在充电过程中，IC 监控它的结温 (TJ) 并且一旦 TJ 增加到大约 125°C 时，减少充电电流。为了支持 USB OTG 器件，bq24157 可通过提升电池电压提供 VBUS (5.05V)。此 IC 采用 20 引脚 WCSP 封装。

商品特性

无需电池也可为系统加电
充电速度快于线性充电器
高精度电压和电流调节
- 输入电流调节精度：±5%（100mA 和 500mA）
- 充电电压调节精度：±0.5% (25°C)，±1%（0°C 至 125°C）
- 充电电流调节精度：±5%
基于动态电源管理 (VIN DPM) 的输入电压
故障适配器检测和抑制
用于最大充电电压和电流限制的安全限制寄存器
用于单节锂离子和锂聚合物电池组的高效微型 USB/交流电池充电器
20V 额定最大绝对输入电压
6.5V 最大运行输入电压
内置电流感测和限制
通过集成功率 FET 实现高达 1.55A 的充电速率
可由 I²C 设定的充电参数兼容接口（速率高达 3.4Mbps）
- 输入电流限制
- VIN DPM 阈值
- 快速充电/终止电流
- 充电调节电压（3.5V 至 4.44V）
- 低充电电流模式启用/禁用
- 终端启用/禁用
使用 55mΩ 感应电阻器支持高达 1.55A 的充电电流
同步固定频率脉宽调制 (PWM) 控制器，运行在 3MHz 上时，占空比 0% 至 99.5%
针对低功耗的自动高阻抗模式
稳健耐用的保护
- 反向漏电保护防止电池亏电
- 热调节和保护
- 输入/输出过压保护
针对充电和故障的状态输出
支持 USB 的引导序列
自动充电
USB OTG 的升压模式操作
- 输入电压范围（电池供电）：3.2V 至 4.5V
2.1mm×2mm 20 引脚 WCSP 封装

应用领域

手机和智能电话
MP3 播放器
手持设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6V
	最大充电电流	1.55A
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	不支持
	静态电流(Iq)	5uA
