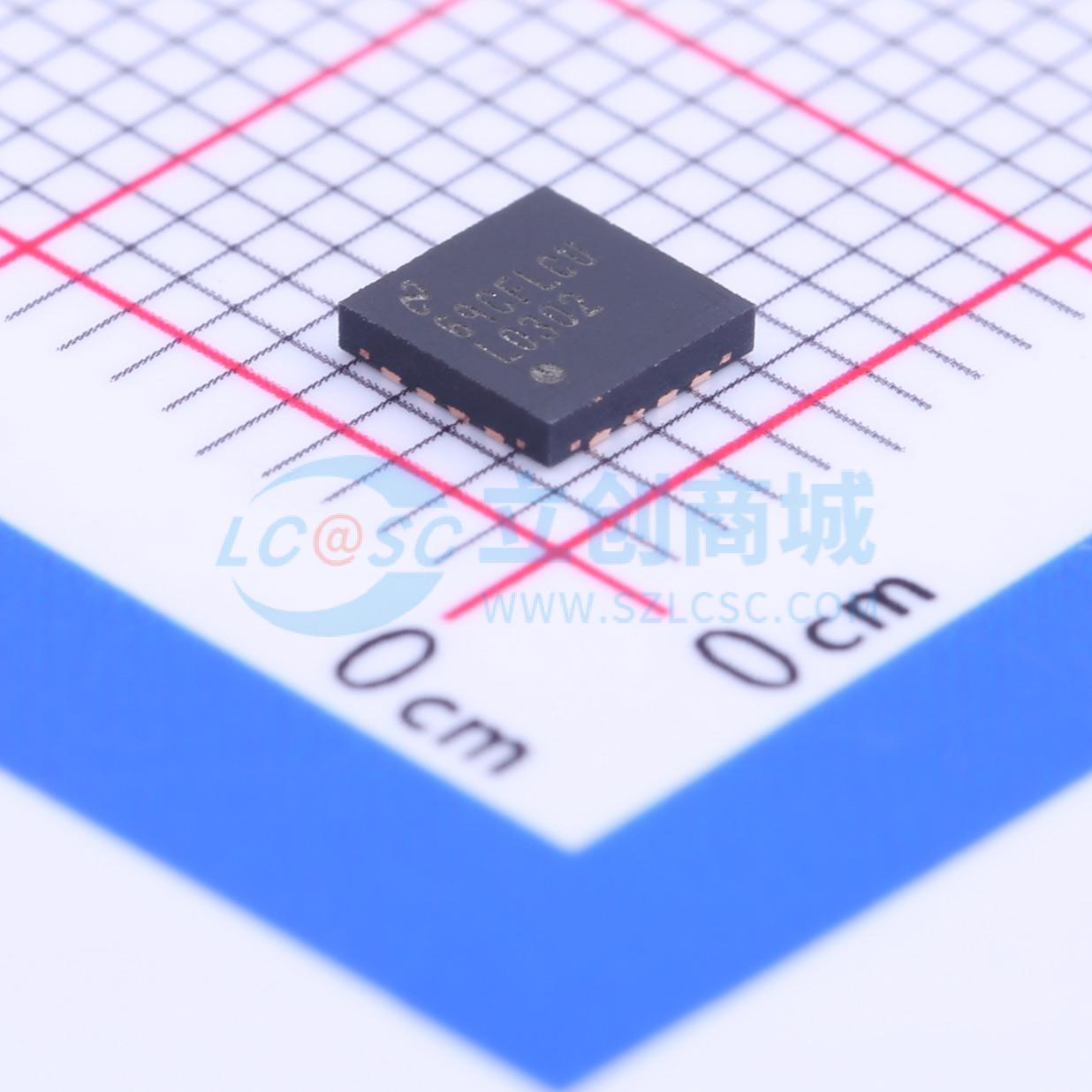

温馨提醒：图片仅供参考，商品以实物为准
LMH0302SQE/NOPB
3-Gbps HD/SD SDI 电缆驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH0302 3G HD/SD SDI 电缆驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0302SQE/NOPB
- 商品编号
- C181600
- 商品封装
- QFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 驱动器 | |
| 数据接口 | 串行 | |
| 数据速率 | 2.97Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.13V~3.46V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
LMH0302是一款3Gbps HD/SD SDI电缆驱动器，设计用于串行数字视频应用，可支持高达2.97Gbps的数据速率，驱动75Ω传输线路工作，提供两种可选转换率适配不同标准，输出驱动器可通过使能引脚实现掉电，采用3.3V单电源供电运行。
商品特性
- 支持ST 424 (3G)、292 (HD) 和 259 (SD)标准，支持270Mbps速率下的DVB-ASI
- 数据速率可达2.97Gbps
- 具备100Ω差分输入、75Ω单端输出
- 支持可选转换率
- 具备输出驱动器掉电控制功能
- 采用3.3V单电源运行
- 工作温度范围为-40℃至85℃
- SD模式典型功耗125mW，HD模式典型功耗165mW
- 采用16引脚超薄型四方扁平无引线WQFN封装
- 封装与LMH0002SQ兼容，可替代Gennum GS2978
应用领域
- ST 424、ST 292、ST 344 和 ST 259 串行数字接口
- 数字视频路由器和交换机
- 分布式放大器
