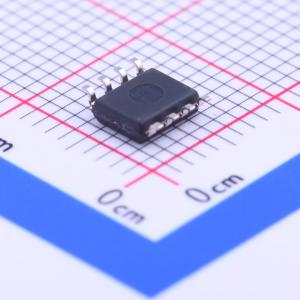

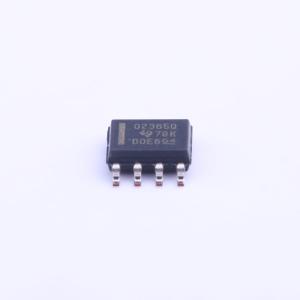

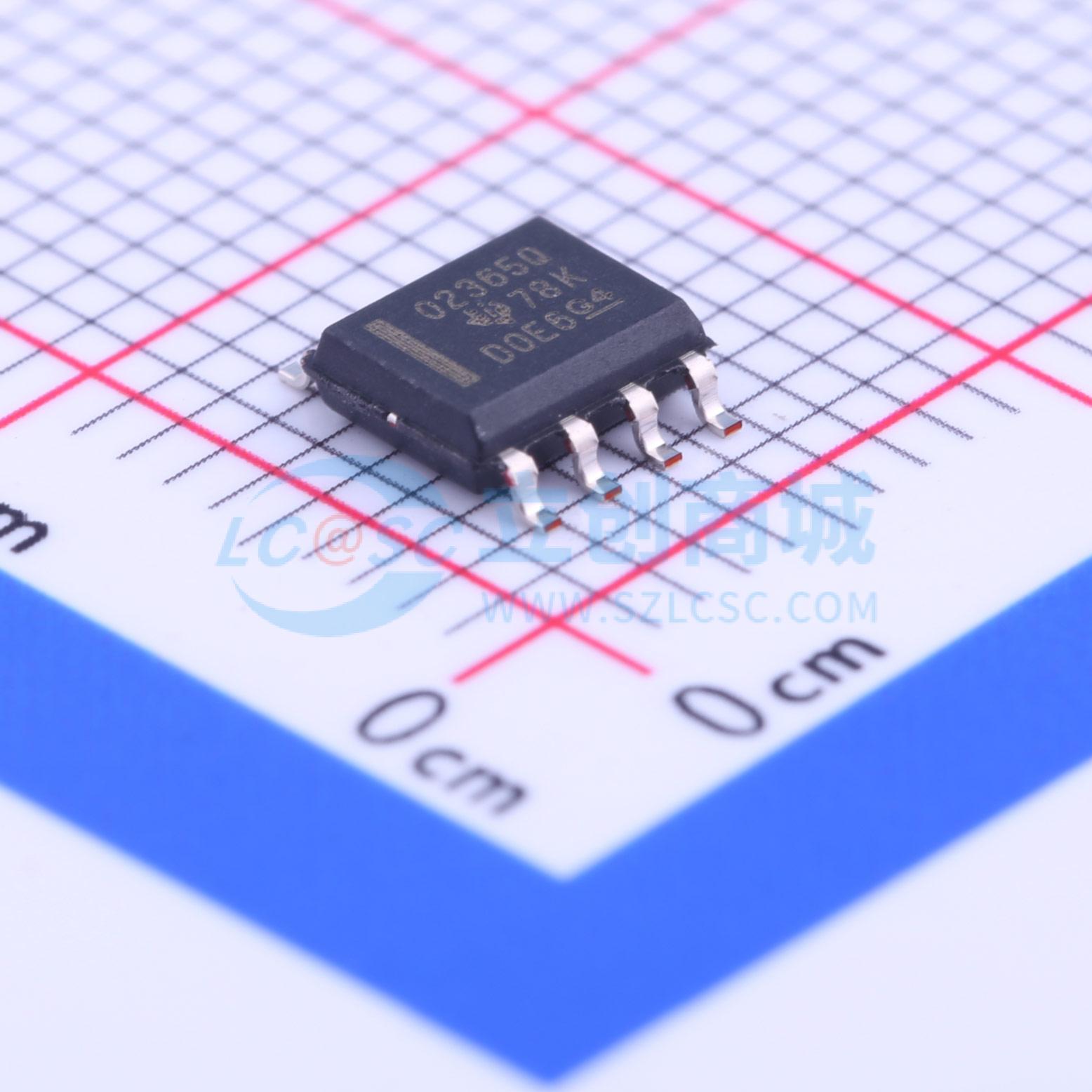

OPA2365AQDRQ1实物图
  • OPA2365AQDRQ1商品缩略图
  • OPA2365AQDRQ1商品缩略图
  • OPA2365AQDRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

OPA2365AQDRQ1

50 MHz低失真高共模抑制比轨到轨输入输出运算放大器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
OPA2365-Q1 汽车类 2.2V、50MHz 低噪声单电源轨到轨运算放大器
品牌名称
TI(德州仪器)
商品型号
OPA2365AQDRQ1
商品编号
C181619
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.173克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数2
轨到轨轨到轨输入,轨到轨输出
增益带宽积(GBW)50MHz
输入失调电压(Vos)100uV
输入失调电压温漂(Vos TC)1uV/℃
压摆率(SR)25V/us
输入偏置电流(Ib)0.2pA
输入失调电流(Ios)10pA
属性参数值
输入电压噪声密度(eN)4.5nV/√Hz@100kHz
共模抑制比(CMRR)100dB
静态电流(Iq)5mA
输出电流65mA
工作温度-40℃~+125℃
单电源电压2.2V~5.5V
双电源电压(Vee~Vcc)-
功能特性ESD保护

商品概述

OPAx365-Q1零交叉系列轨到轨高性能CMOS运算放大器针对超低电压单电源应用进行了优化。轨到轨输入输出、低噪声和高速运行,使得该器件非常适合驱动采样数据转换器,也适用于直流/直流转换器以及变速器控制。该器件具备出色的共模抑制比、无输入级交叉失真、高输入阻抗,输入共模范围同时包括正负电源,输出电压摆幅在电源轨的10mV以内。OPA365-Q1单通道版本采用5引脚SOT-23封装,OPA2365-Q1双通道版本采用8引脚SOIC封装,所有版本额定工作温度范围均为-40℃至125℃,单通道和双通道版本规范完全相同,可提高设计灵活性。

商品特性

  • 符合汽车应用要求,符合AEC-Q100标准,环境工作温度范围-40℃至125℃
  • 器件HBM ESD分类等级H2,器件CDM ESD分类等级C3B
  • 可提供助力功能安全系统设计的相关文档
  • 增益带宽50MHz
  • 采用零交叉失真拓扑
  • THD+N为0.0004,共模抑制比最小值为100dB
  • 轨到轨输入和输出,输入可超出电源轨100mV
  • 低噪声:100kHz时为4.5nV/√Hz
  • 压摆率25V/μs
  • 趋稳速度快:0.3μs至0.01%
  • 属于精密运算放大器,偏移低至100μV
  • 输入偏置电流低至0.2pA
  • 工作电压范围2.2V至5.5V
  • 无输入级交叉失真,高输入阻抗,输出电压摆幅控制在电源轨10mV以内

应用领域

  • 汽车领域ADAS
  • 混合动力汽车/电动汽车动力总成
  • 车身与照明
  • 盲点检测
  • 引擎控制单元
  • 直流/直流转换器
  • 碰撞预警
  • 工业领域抬头显示
  • 驱动采样数据转换器
  • 快速趋稳峰值检测器
