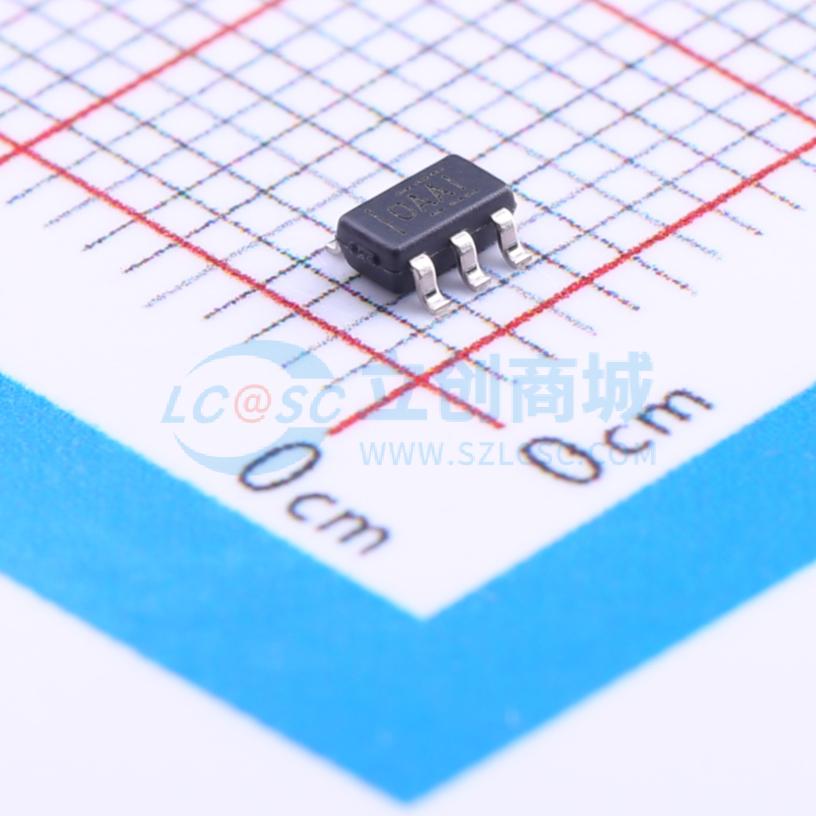

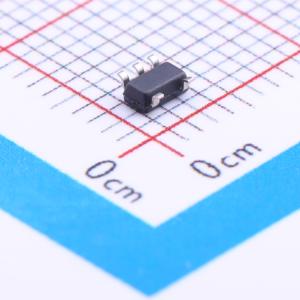

温馨提醒：图片仅供参考，商品以实物为准

OPA356AIDBVR

200MHz, CMOS 运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA356 2.5V、200MHz GBW、CMOS、单通道运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA356AIDBVR
商品编号: C183100
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输出
	增益带宽积(GBW)	75MHz
	输入失调电压(Vos)	2mV
	输入失调电压温漂(Vos TC)	7uV/℃
	压摆率(SR)	360V/us
	输入偏置电流(Ib)	3pA
	输入失调电流(Ios)	50pA

	属性	参数值
	输入电压噪声密度(eN)	5.8nV/√Hz@1MHz
	共模抑制比(CMRR)	80dB
	静态电流(Iq)	8.3mA
	输出电流	100mA
	工作温度	-40℃~+125℃
	单电源电压	2.5V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1.25V；1.25V~2.75V
	功能特性	内置补偿；ESD保护

商品概述

OPAx356系列是高速电压反馈CMOS运算放大器，专为需要宽带宽的场景设计，单位增益稳定，可驱动大输出电流，差分增益为0.02，差分相位为0.05°，每通道静态电流仅8.3mA，可在低至2.5V（±1.25V）高至5.5V（±2.75V）的单电源或双电源下工作，共模输入范围延伸至地以下100mV到V+以上1.5V，输出摆幅在距离电源轨100mV范围内，支持宽动态范围，提供单通道和双通道多种封装版本，多通道版本采用完全独立电路，可实现低串扰，无相互干扰，额定工作温度范围为-40℃到+125℃，最大电源电压为7.5V，最大工作温度范围为-55℃到+150℃。

商品特性

单位增益带宽为450MHz，增益带宽积为200MHz
压摆率为360V/μs
低噪声，噪声参数为5.8nV/√Hz
视频性能优异，75MHz范围内增益平坦度为0.1dB
输入范围包含地
轨到轨输出，输出摆幅与电源轨差距在100mV以内
输入偏置电流低，数值为3pA
具备热关断功能
单电源工作范围为2.5V~5.5V
支持单电源或双电源工作
采用Micro尺寸封装
多通道版本电路相互独立，串扰低规格参数包含最大额定值与电气特性参数，可适配不同工作场景

应用领域

视频处理
超声
光网络
可调激光器
光电二极管跨阻放大器
有源滤波器
高速积分器
模数转换器输入缓冲器
数模转换器输出放大器
条形码扫描器
通用通信
