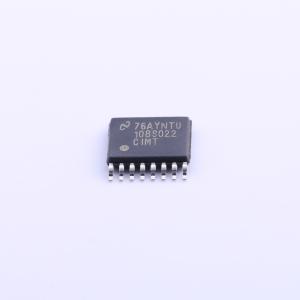

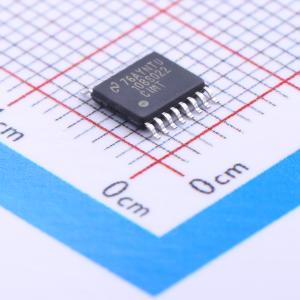

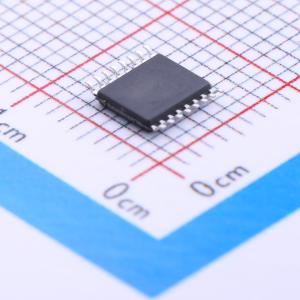

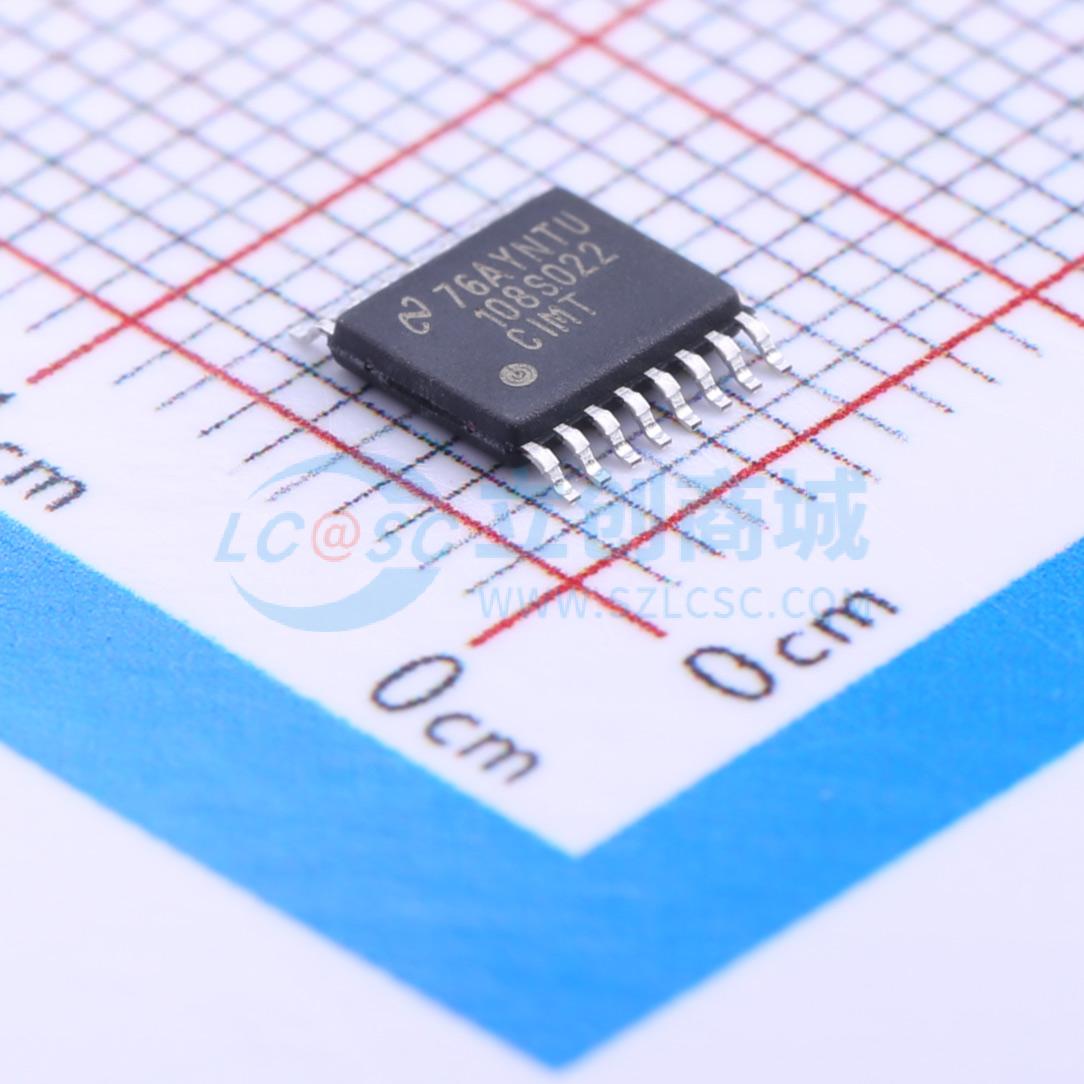

ADC108S022CIMT/NOPB

8通道、采样率50ksps至200ksps的10bit ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC108S022 8 通道、50 ksps 至 200 ksps、10 位 A/D 转换器
品牌名称: TI(德州仪器)
商品型号: ADC108S022CIMT/NOPB
商品编号: C183101
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

ADC108S022是一款低功耗、八通道CMOS 10位模数转换器，其转换吞吐量速率范围为50 ksps至200 ksps。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路。它可配置为在输入引脚IN0至IN7接收多达八个输入信号。输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADC108S022可采用独立的模拟和数字电源供电。模拟电源（VA）范围为+2.7V至+5.25V，数字电源（VD）范围为+2.7V至VA。使用+3V或+5V电源时，正常功耗分别为1.1 mW和6.4 mW。掉电功能可将功耗降低至：使用+3V电源时为0.09 μW，使用+5V电源时为0.3 μW。 ADC108S022采用16引脚TSSOP封装。可确保在-40°C至+105°C的扩展工业温度范围内正常工作。

商品特性

八个输入通道
可变电源管理
独立的模拟和数字电源
与SPI/QSPI/MICROWIRE/DSP兼容
采用16引脚TSSOP封装

应用领域

汽车导航
便携式系统
医疗仪器
移动通信
仪器仪表和控制系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	50kHz
	通道数	8
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.3LSB

	属性	参数值
	工作温度	-40℃~+105℃
	信噪比	61.3dB
	时钟/振荡器	外置
	时钟频率(fc)	800kHz~3.2MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	60nA；30nA
