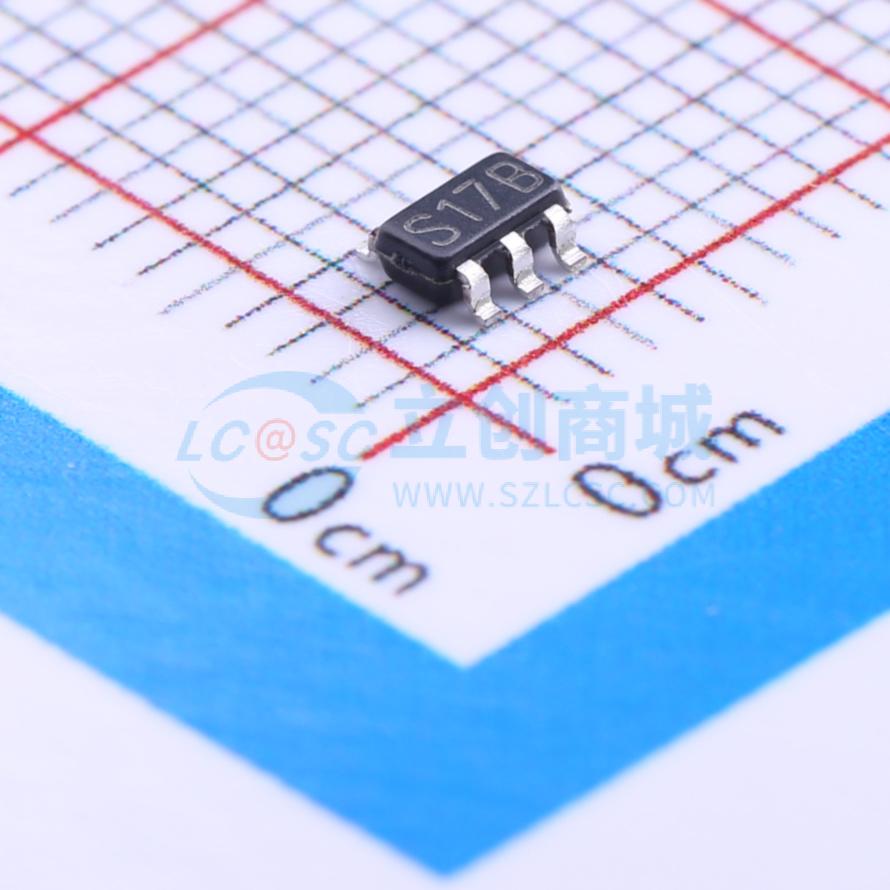

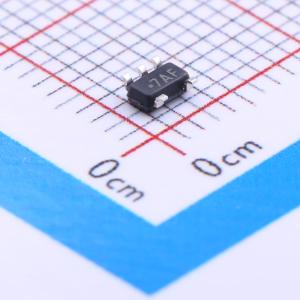

温馨提醒：图片仅供参考，商品以实物为准

LM2767M5/NOPB

开关电容电压转换器

描述: LM2767 11kHz 开关电容倍压器
品牌名称: TI(德州仪器)
商品型号: LM2767M5/NOPB
商品编号: C183105
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM2767 CMOS电荷泵电压转换器在输入电压范围为1.8 V至5.5 V时作为电压倍增器工作。该电路使用两个低成本电容器和一个二极管，可提供至少15 mA的输出电流。 LM2767以11 kHz的开关频率工作，以避免音频语音频段干扰。其工作电流仅为40 μA（在大多数负载下工作效率大于90%），为电池供电系统提供了理想的性能。该器件采用5引脚SOT - 23封装制造。

商品特性

输入电源电压倍增
SOT - 23 5引脚封装
典型输出阻抗20 Ω
15 mA时典型转换效率96%

应用领域

手机
寻呼机
个人数字助理、电子记事本
运算放大器电源
接口电源
手持仪器

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5.5V
	静态电流(Iq)	90uA
	输出电阻	20Ω
	能量效率	96%

	属性	参数值
	开关频率	11kHz
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电流(Iout)	15mA
