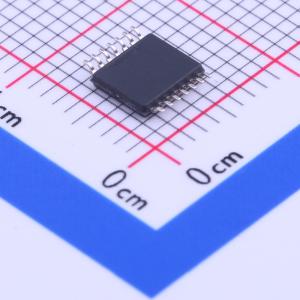

温馨提醒：图片仅供参考，商品以实物为准

MSP430F2012IPWR

具有 2KB 闪存、128B SRAM、10 位 ADC、计时器和 I2C/SPI 的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F2012 具有 2KB 闪存、128B SRAM、10 位 ADC、计时器和 I2C/SPI 的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F2012IPWR
商品编号: C181623
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

德州仪器的MSP430系列超低功耗微控制器包括多个设备，这些设备具有针对不同应用的不同外设组合。该架构结合五种低功耗模式进行了优化，以在便携式测量应用中实现更长的电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。数字控制振荡器（DCO）允许从低功耗模式到活动模式的唤醒时间少于1 µs。

MSP430F20xx系列是一种内置16位定时器和十个I/O引脚的超低功耗混合信号微控制器。此外，MSP430F20x1具有多功能模拟比较器。MSP430F20x2和MSP430F20x3使用同步协议（SPI或I2C）具备内置通信能力，并且分别配备了10位A/D转换器（MSP430F20x2）或16位sigma-delta A/D转换器（MSP430F20x3）。

典型应用包括采集模拟信号、将其转换为数字值并处理数据以供显示或传输给主机系统的传感器系统。独立RF传感器前端是另一个应用领域。

商品特性

低供电电压范围：1.8 V 至 3.6 V
超低功耗 - 活动模式：1 MHz、2.2 V 时为 220 µA，待机模式：0.5 µA
关闭模式（RAM 保持）：0.1 µA
五种节能模式
从待机模式唤醒时间少于 1 µs
16 位 RISC 架构，指令周期时间为 62.5 ns
基本时钟模块配置：内部频率高达 16 MHz，四个校准频率精度为 ±1%
内部超低功耗低频振荡器 - 32 kHz 晶体 - 外部数字时钟源
16 位 Timer_A，带有两个捕获/比较寄存器
片上比较器，用于模拟信号比较功能或斜率 A/D（MSP430F20x1）
10 位 200 ksps A/D 转换器，带有内部参考电压、采样保持和自动扫描（MSP430F20x2）
16 位 Sigma-Delta A/D 转换器，带差分 PGA 输入和内部参考电压（MSP430F20x3）
通用串行接口（USI），支持 SPI 和 I2C（MSP430F20x2 和 MSP430F20x3）
欠压检测器
串行在线编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
片上仿真逻辑，带 Spy-Bi-wire 接口
系列成员：
- MSP430F2001 - 1KB + 256B Flash 存储器 - 128B RAM
- MSP430F2011 - 2KB + 256B Flash 存储器 - 128B RAM
- MSP430F2002 - 1KB + 256B Flash 存储器 - 128B RAM
- MSP430F2012 - 2KB + 256B Flash 存储器 - 128B RAM
- MSP430F2003 - 1KB + 256B Flash 存储器 - 128B RAM
- MSP430F2013 - 2KB + 256B Flash 存储器 - 128B RAM
封装形式：14 引脚塑料小外形薄封装（TSSOP）、14 引脚塑料双列直插式封装（PDIP）和 16 引脚 QFN

应用领域

传感器系统，用于捕获模拟信号，将其转换为数字值，然后处理数据以供显示或传输到主机系统。
独立RF传感器前端。

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	2KB
	程序存储器类型	FLASH
	RAM容量	128Byte

	属性	参数值
	EEPROM容量	-
	I/O数量	10
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
