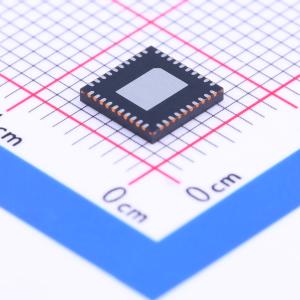

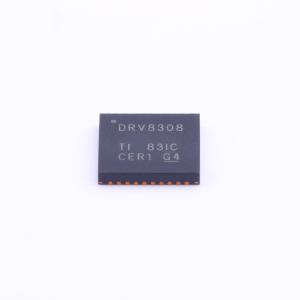

温馨提醒：图片仅供参考，商品以实物为准
DRV8308RHAR
无刷直流BLDC电机驱动芯片 32V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8308 具有 SPI 的最大 42V 含传感器正弦控制三相 BLDC 栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8308RHAR
- 商品编号
- C181641
- 商品封装
- VQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 130mA | |
| 工作电压 | 8.5V~32V | |
| 静态电流(Iq) | 120uA | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+150℃ |
商品概述
DRV8308可控制带传感器的无刷直流电机，具备先进特性和简单的输入接口。作为预驱动器，它能驱动6个外部N沟道MOSFET的栅极，其驱动电流可在10mA至130mA之间配置，以实现最佳开关特性。 3个电机相位根据霍尔传感器输入进行换相。一旦电机达到稳定速度，DRV8308仅使用1个霍尔传感器，以最大程度减少因传感器不匹配导致的抖动。霍尔信号驱动时序可按0.1%的增量提前或延迟，以优化功率效率。可选的180°换相模式可使正弦电流通过电机，最大程度降低可听噪声和转矩波动。通过调整检测电阻的大小，可以控制电机的峰值电流。 DRV8308可实现闭环速度控制，使电机在较宽的负载转矩范围内以精确的转速旋转。该系统将由FG轨迹或霍尔传感器产生的电机速度与CLKIN引脚的参考频率相匹配。DRV8308还可以使用占空比命令以开环方式驱动电机，占空比命令可通过时钟或寄存器设置获得。 一系列保护特性增强了系统的稳健性，因为DRV8308能够处理并报告过流、过压、欠压和过热情况。
商品特性
- 三相无刷直流电机控制器
- 具有可编程增益和滤波器的数字闭环速度控制
- 可驱动6个N沟道MOSFET，栅极驱动电流可在10mA至130mA之间配置
- 集成霍尔传感器换相功能 - 时序可提前/延迟120°或180°
- 正弦电流控制
- 单输入控制电机速度
- 工作电源电压为8.5V至32V
- 灵活的配置方法
- 读取内部非易失性存储器
- 读取外部EEPROM
- 通过SPI写入
- 可配置的电机电流限制器
- 为霍尔传感器提供5V稳压电源
- 低功耗待机模式
- 集成过流、过压和过热保护
应用领域
- 工业泵、风扇和阀门
- 白色家电
- 电动工具和草坪设备
- 打印机
