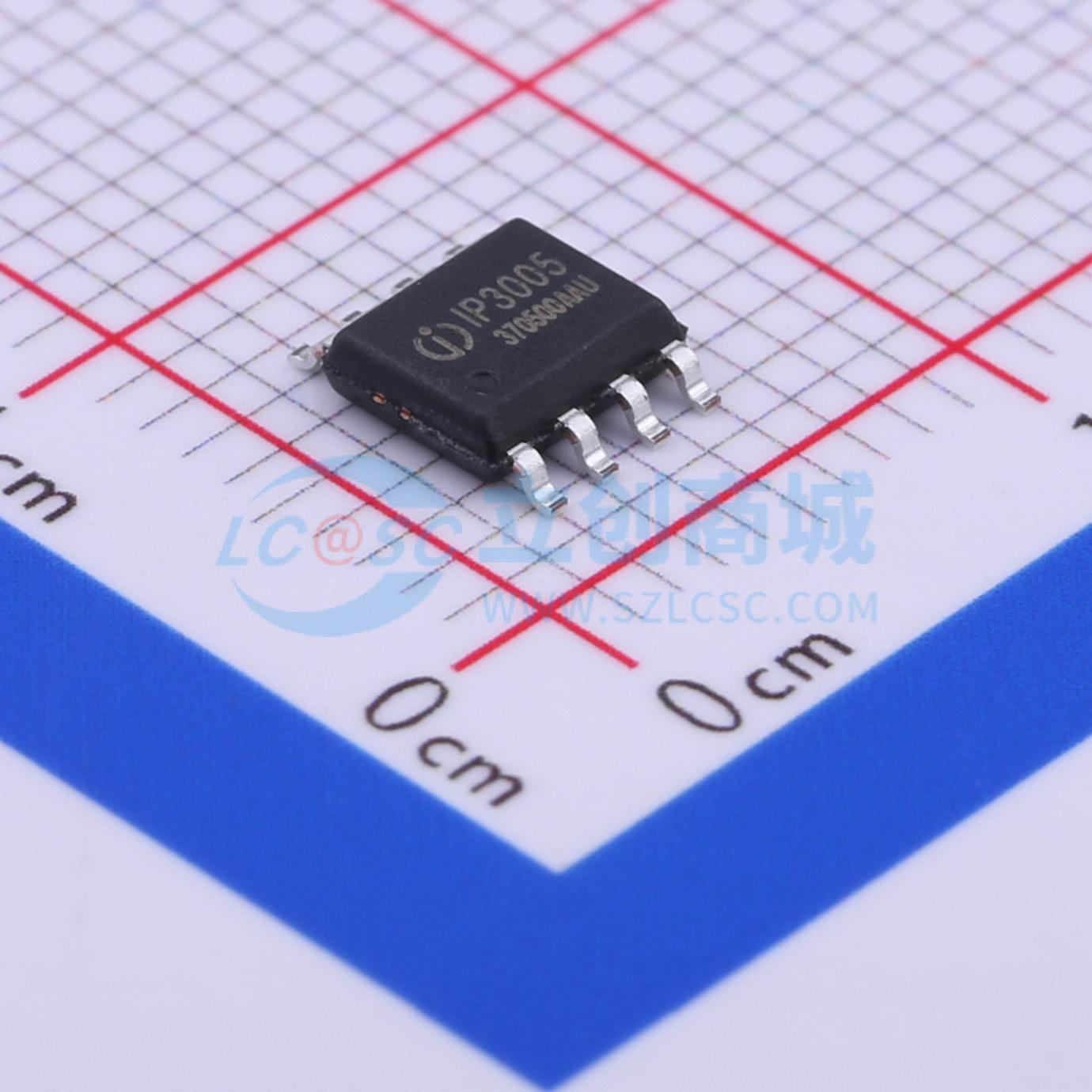

温馨提醒：图片仅供参考，商品以实物为准

IP3005A

超高精度内置MOSFET单节锂电池保护IC 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 过充电压:4.28V,过充恢复电压:4.1V,高精度内置MOSFET单节锂电池保护IC
品牌名称: INJOINIC(英集芯)
商品型号: IP3005A
商品编号: C181685
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

IP3005 系列IC 是一款超高精度的单节锂离子/锂聚合物电池保护芯片，它内置功率 MOSFET，全集成了超高精度的过充电压、过放电压、过放电流、过充电流检测保护电路。 IP3005 采用了精确的电压判断电路，让过充电压，过充恢复电压，过放电压，过放恢复电压的检测精度达到 ±50mV。通过监控内置功率 MOSFET 的电流，使得充电过流、放电过流的阈值达到± 5% 精度，并且不随电池电压变化而改变。 IP3005 系列 IC 拥有大范围的电压保护和过流检测选择，拥有精细的档位步进，可根据用户要求实现多样化定制。 IP3005 系列 IC 采用 eSOP8L 封装，自带小型散热片，配合内置功率 MOSFET 极低的导通电阻阻，在大功率工作下，拥有极佳的散热性。

商品特性

单节锂离子/锂聚合物电池保护 IC
内置超低导通电阻 MOSFET
超高精度电压检测保护
超高精度电流检测保护
0V - 电池充电允许超低功耗
多重保护、高可靠性
小型带散热片 eSOP8L 封装

应用领域

单节可充式锂离子/锂聚合物电池设备
移动电源
平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

近期成交100+单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	300mV~10V
	最大充电电流	7A
	充电饱和电压	4.28V
	放电截止电压	2.5V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+150℃
	0V电池充电	支持
	静态电流(Iq)	1.5uA
