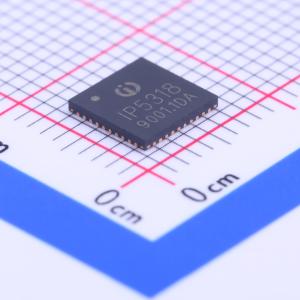

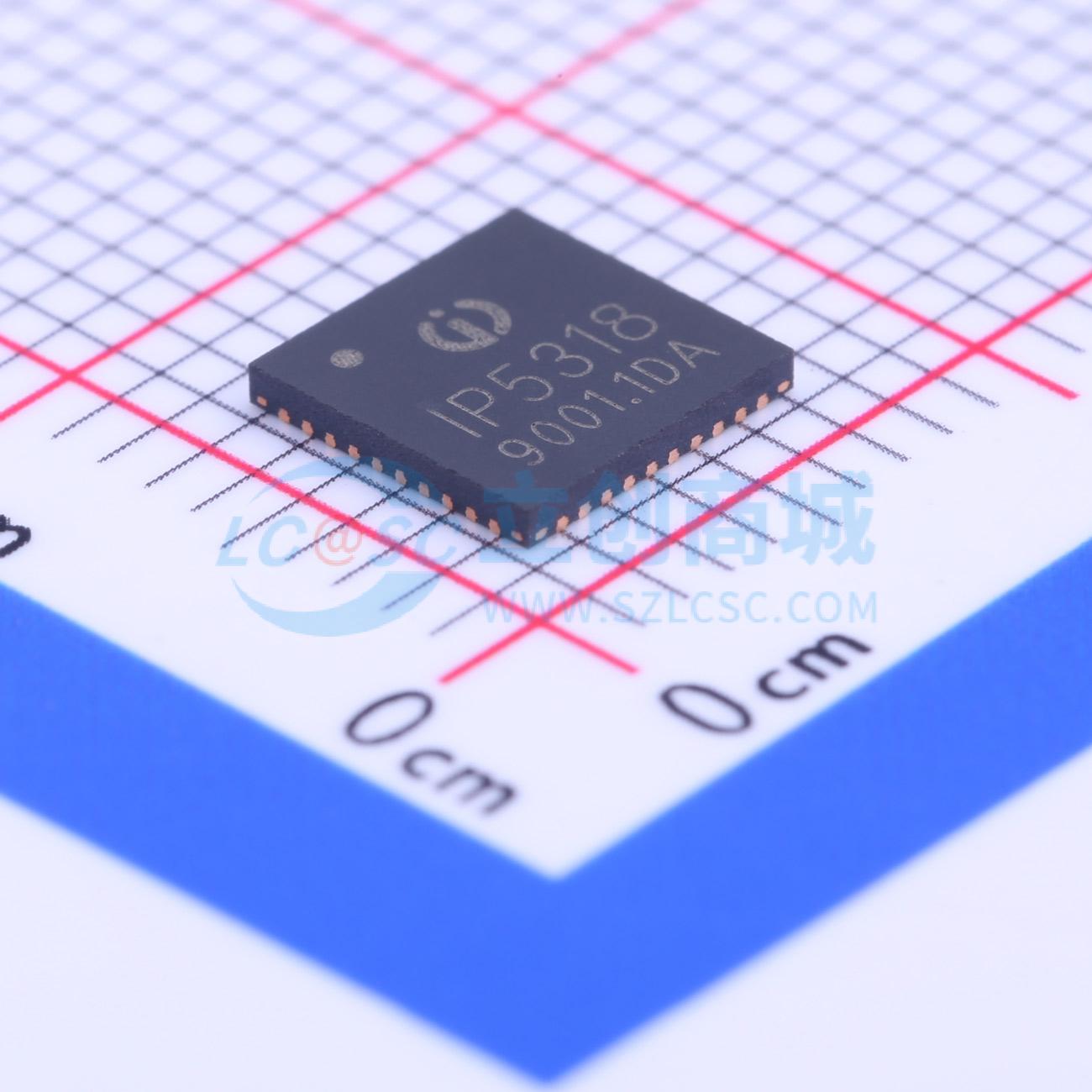

IP5318

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4.8A充电、18W放电、集成输入输出快充功能移动电源SOC
品牌名称: INJOINIC(英集芯)
商品型号: IP5318
商品编号: C181691

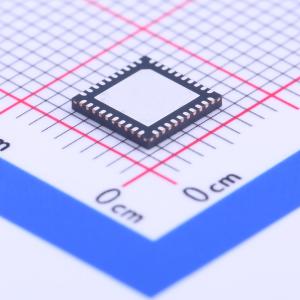

商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

IP5318 是一款集成 TYPE-C 协议、QC2.0 /QC3.0 输出快充协议（兼容 DCP 识别功能，兼容 BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为移动电源提供完整的电源解决方案。其高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。其同步开关升压系统可支持 QC2.0 /QC3.0 快充，提供最大 18W 输出能力，转换效率高至 96% 。空载时，自动进入休眠状态，静态电流降至 100uA 以下。其同步开关充电系统，提供高达 4.8A 充电电流，充电效率高至 97% 。内置 IC 温度、电池温度和输入电压控制环路，智能调节充电电流。内置 TYPE-C 协议，可以支持 TYPE-C 口输入大电流充电、输出大电流放电。内置 14bit ADC，精确测量电池电压和电流，可通过 I2C 访问 ADC 数据。内置电量计算法，可以准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。支持 2/3/4/5 颗 LED 电量显示，智能识别电量显示模式；支持照明功能；支持按键。

商品特性

集成 TYPE-C DRP 协议，支持单口输入输出
集成 QC2.0/QC3.0 输出（兼容 DCP）快充协议
电池端充电电流可达 4.8A
同步开关充电效率最高达 97%
自适应充电电流调节，匹配所有适配器
充电电压精度：±0.5%
支持 4.20V、4.30V、4.35V、4.40V 电池
输出电流能力：5V：3.1A；9V：2.0A；12V：1.5A
同步开关放电效率最高达 96%
内置 14bit ADC 和电量计
支持 5 / 4 / 3 / 2 颗 LED 电量显示
智能识别 LED 电量显示灯数目
电池电量曲线可设置，显示灯更均匀
内置照明灯驱动
自动检测手机插入和拔出
双色灯指示快充电压
支持按键
智能识别负载，轻负载自动进待机
输入过压、欠压保护
输出过流、过压、短路保护
电池过充、过放、过流保护
IC 过温保护
充放电电池温度 NTC 保护
ESD 4KV，耐压 25V
内置开关功率 MOS
单电感实现充电、放电功能
I2C 接口，可灵活、低成本定制方案
待机平均电流小于 100uA
封装 6mm×6mm 0.5pitch QFN40

应用领域

移动电源、充电宝
手机、平板电脑等便携设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~14V
	最大充电电流	-

	属性	参数值
	放电截止电压	3V
	电池类型	-
	电池节数	1~2
	工作温度	0℃~+70℃
