IP5209

IP5209是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。

IP5209的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP5209只需一个电感实现降压与升压功能。DC - DC转换器工作在650KHz，可以支持低成本电感和电容。

IP5209的同步升压系统提供最大2.4A输出电流，转换效率高至96%。空载时，自动进入休眠状态，静态电流降至50uA。

IP5209采用开关充电技术，提供最大2.1A电流，充电效率高至97%。内置IC温度和输入电压智能调节充电电流。

IP5209内置14bit ADC，精确测量电池电压和电流，可通过I2C访问ADC数据。IP5209内置电量计算法，可以准确获取电池电量信息。

IP5209可定制电池电量曲线，可精准显示电池电量。支持3/4/5颗LED电量显示和照明功能。

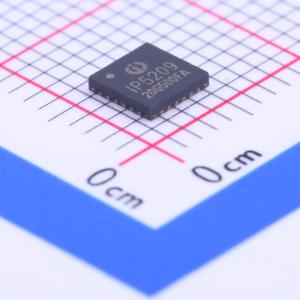

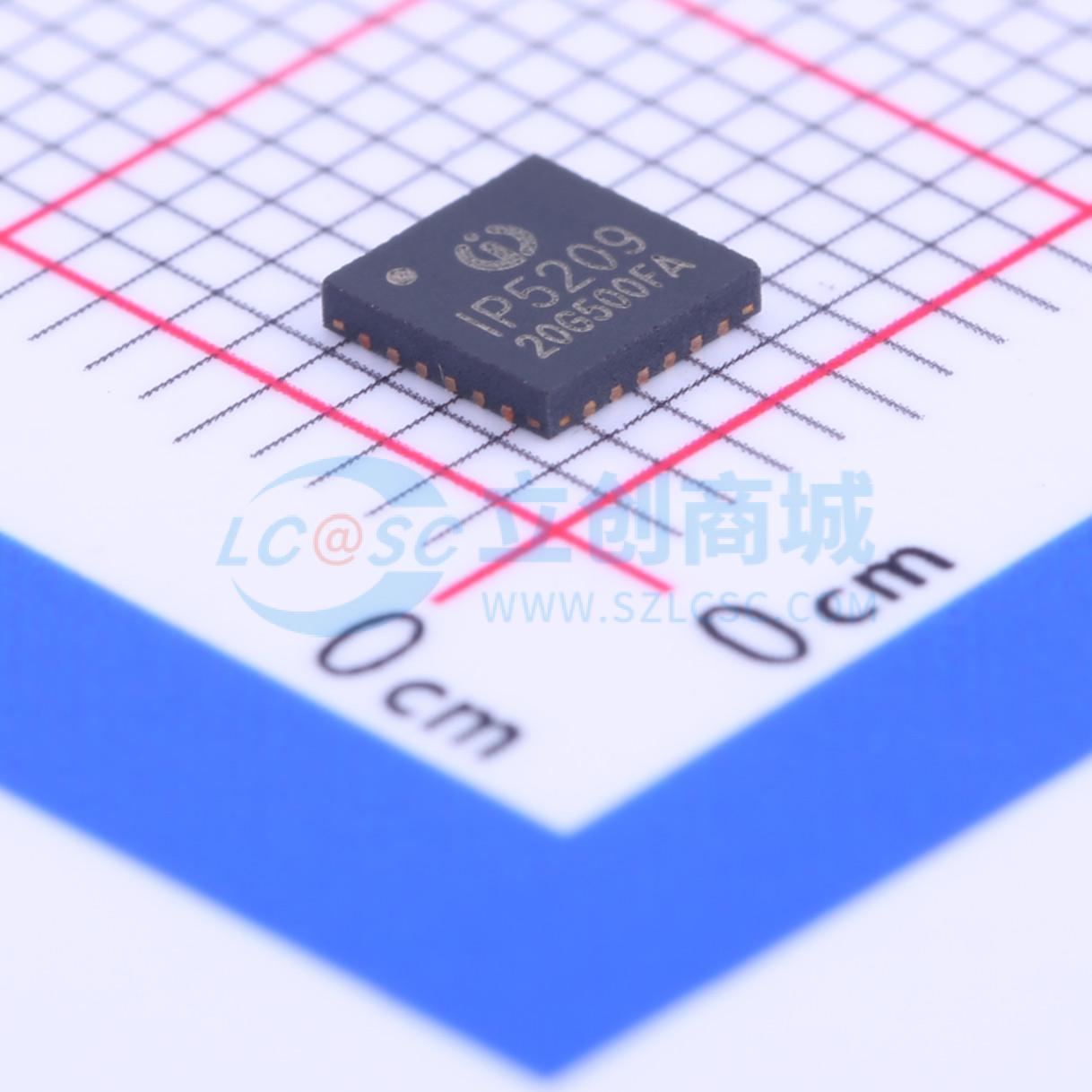

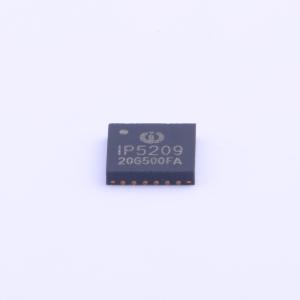

IP5209采用QFN24封装。

• 同步开关充放电
• 2.4A同步升压转换，2.1A同步开关充电
• 升压效率最高达96%，充电效率最高达97%
• 内置电源路径管理，支持边充边放
• 自适应充电电流调节，匹配所有适配器
• 充电电压精度：±0.5%
• 支持4.20V、4.30V和4.35V电池
• 支持电池温度NTC比较
• 内置14bit ADC和电量计
• 支持5 / 4/ 3颗LED电量显示
• 电池电量曲线可设置，显示灯更均匀
• 内置照明灯驱动
• 自动检测手机插入和拔出
• 集成手机充电电流智能识别DCP
• 智能识别负载，自动进待机
• 待机功耗小于100μA
• 功率MOS内置，单电感实现充放电
• 650KHz开关频率，可支持1uH电感
• 输出过流、过压、短路保护
• 输入过压、过充、过放、过流放电保护
• 整机过温保护，电池温度NTC保护
• ESD 4KV，瞬间耐压11V
• I2C接口，可灵活、低成本定制方案

• 移动电源/充电宝
• 手机、平板电脑等便携式设备
