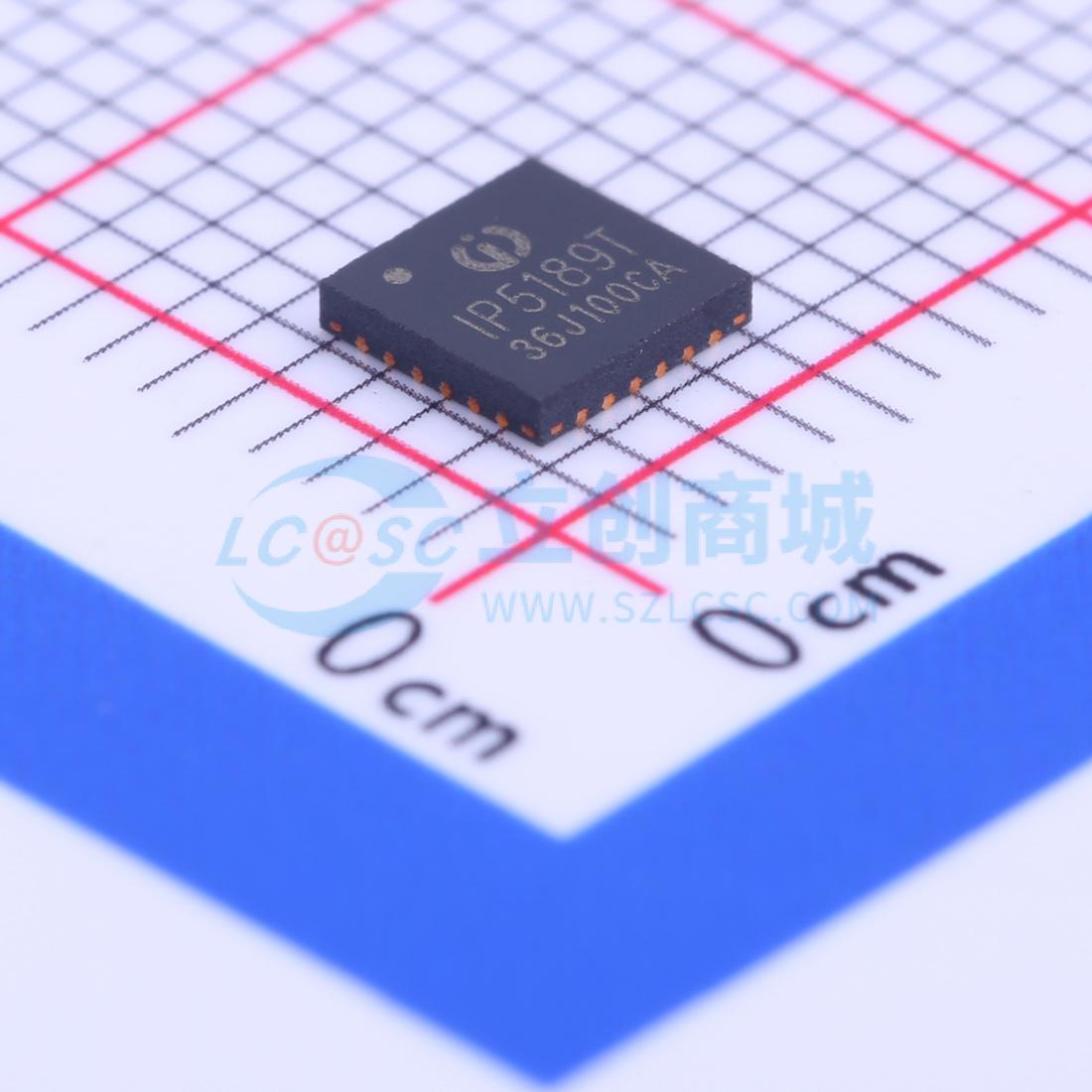

IP5189T

2.1A充电2.1A放电集成DCP功能移动电源SOC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.1A充电2.1A放电集成DCP功能移动电源SOC
品牌名称: INJOINIC(英集芯)
商品型号: IP5189T
商品编号: C181698
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.079克(g)

商品参数

商品概述

IP5189T是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。 IP5189T的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。 IP5189T只需一个电感实现降压与升压功能。可以支持低成本电感和电容。 IP5189T的同步升压系统提供2.1A输出电流，转换效率高至92%。空载时，自动进入休眠状态，静态电流降至100uA以下。 IP5189T采用开关充电技术，提供2.1A电流，充电效率高至91%。内置IC温度和输入电压智能调节充电电流。 IP5189T可外部PIN选电池电量曲线，可精准显示电池电量。支持4，3，2，1颗LED电量显示和照明功能。

商品特性

同步开关充放电
2.1A同步升压转换，2.1A同步开关充电，升压效率高达92%，充电效率高达91%
内置电源路径管理，支持边充边放
自动调节充电电流，匹配适配器输出能力
支持4.20V、4.35V和4.4V电池
支持NTC温度保护
外部引脚设定充电电流
支持4 / 3 / 2 / 1颗LED电量显示
电池电量曲线可引脚设置，灯显更均匀
内置照明灯驱动
自动检测手机插入和拔出
集成手机充电电流智能识别DCP
支持负载大电流线补功能
智能识别负载，自动进待机，待机功耗小于100μA
功率MOS内置，单电感实现充放电
输出过流、过压、短路保护
输入过压、过充、过放、过流放电保护
整机过温保护
ESD 4KV，瞬间耐压11V

应用领域

移动电源/充电宝
手机、平板电脑等便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.65V~5.5V
	最大充电电流	2.1A
	充电饱和电压	4.27V

	属性	参数值
	电池类型	锂电池
	工作温度	-40℃~+150℃
	电池温度检测	支持
	静态电流(Iq)	100uA
