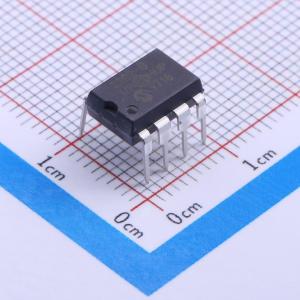

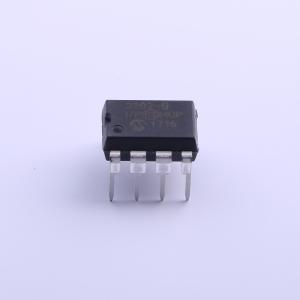

MCP3202-BI/P

描述: Microchip的MCP3202是一款具有片上采样和保持电路的12位逐次逼近型模数（Analog-to-Digital，A/D）转换器。MCP3202可被编程为单通道伪差分输入对或双通道单端输入。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3202-BI/P
商品编号: C181715
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.97克(g)

商品参数

商品概述

一款具有片上采样和保持电路的12位逐次逼近型模数（Analog-to-Digital，A/D）转换器。可被编程为单通道伪差分输入对或双通道单端输入。差分非线性（Differential Nonlinearity，DNL）规定为 ±1 LSB，积分非线性（IntegralNonlinearity，INL）为 ±1 LSB （MCP3202-B）和 ±2 LSB（MCP3202-C）。它使用符合SPI协议的简单串行接口与器件通信。器件在5V和2.7V工作电压下的转换速率最高分别为100 ksps和50 ksps。工作电压范围很宽为2.7V - 5.5V。低电流设计使它仅消耗500 nA和375 µA的典型待机电流和工作电流。以8引脚MSOP、PDIP、TSSOP和150 milSOIC封装形式提供。

商品特性

12位分辨率
±1 LSB DNL （最大值）
±1 LSB INL （最大值）（MCP3202-B）
±2 LSB INL （最大值）（MCP3202-C）
模拟输入可编程为单端输入或伪差分输入对
片上采样和保持电路
SPI串行接口（模式0,0和1,1）
单电源供电的电压范围：2.7V至5.5V
在VDD = 5V时的最大采样速率为100 ksps
在VDD = 2.7V时的最大采样速率为50 ksps
低功耗CMOS技术：500 nA典型待机电流，最大5 µA；5V时，工作电流的最大值为550 µA
工业级温度范围：-40°C至+85°C
8引脚MSOP、PDIP、SOIC和TSSOP封装

应用领域

传感器接口
过程控制
数据采集
电池供电系统

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(60个/管，最小起订量 200 个)

个

起订量：200 个60个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	100kHz
	通道数	2
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	1LSB
	工作温度	-40℃~+85℃
