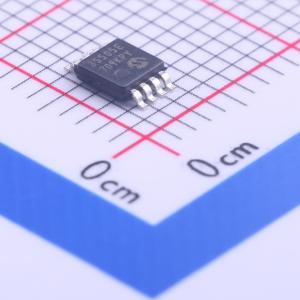

温馨提醒：图片仅供参考，商品以实物为准
MCP3550-50E/MS
MCP3550-50E/MS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 22位ADC，小8引脚MSOP封装，自动内部偏移和增益校准，低输出噪声2.5uVRMs，有效分辨率21.9位，典型偏移误差3uV，典型满量程误差2ppm，最大INL误差6ppm，总未调整误差小于10ppm，适用于压力、温度和湿度等传感器测量应用。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3550-50E/MS
- 商品编号
- C184764
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 22位 | |
| 采样率 | 12.5Hz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
22-Bit ADC in Small 8-pin MSOP Package with Automatic Internal Offset and Gain Calibration 低输出噪声为2.5 μV RMS，有效分辨率为21.9位（MCP3550/1） 3 μV典型失调误差 2 ppm典型满量程误差 6 ppm最大INL误差 总未调整误差小于10 ppm 无数字滤波器建立时间，通过3线SPI接口进行单命令转换 超低转换电流（MCP3550/1）：
- 100 μA典型值 (VDD = 2.7V)
- 120 μA典型值 (VDD = 5.0V) 差分输入，VSS至VDD共模范围 2.7V至5.5V单电源供电 扩展温度范围：-40°C至+125°C
2.7V至5.5V低功耗、22位Delta-Sigma模数转换器（ADCs）。该器件输出噪声低至2.5 μVRMS，总未调整误差为10 ppm。该系列产品的积分非线性（INL）误差为6 ppm，失调误差为3 μV，满量程误差小于2 ppm。MCP3550/1/3器件为进行传感器测量（如压力、温度和湿度）的应用提供高精度和低噪声性能。凭借内部振荡器和高过采样率，高精度应用所需的外部组件极少。
该产品线具有全差分模拟输入，适用于各种传感器、工业控制或过程控制应用。
MCP3550/1/3器件工作温度范围为-40°C至+125°C，采用节省空间的8引脚MSOP和SOIC封装。
商品特性
- 22位ADC，采用小型8引脚MSOP封装，具有自动内部失调和增益校准
- 低输出噪声：2.5 μV RMS，有效分辨率为21.9位（MCP3550/1）
- 3 μV典型失调误差
- 2 ppm典型满量程误差
- 6 ppm最大INL误差
- 总未调整误差小于10 ppm
- 无数字滤波器建立时间，通过3线SPI接口进行单命令转换
- 超低转换电流（MCP3550/1）：
- 100 μA典型值 (VDD = 2.7V)
- 120 μA典型值 (VDD = 5.0V)
- 差分输入，VSS至VDD共模范围
- 2.7V至5.5V单电源供电
- 扩展温度范围：-40°C至+125°C
应用领域
- 称重秤
- 直接温度测量
- 6位数字电压表
- 仪器仪表
- 数据采集
- 应变计测量
