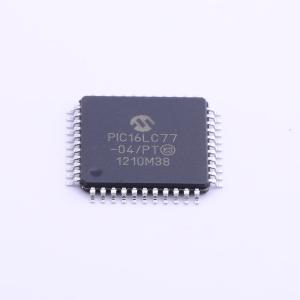

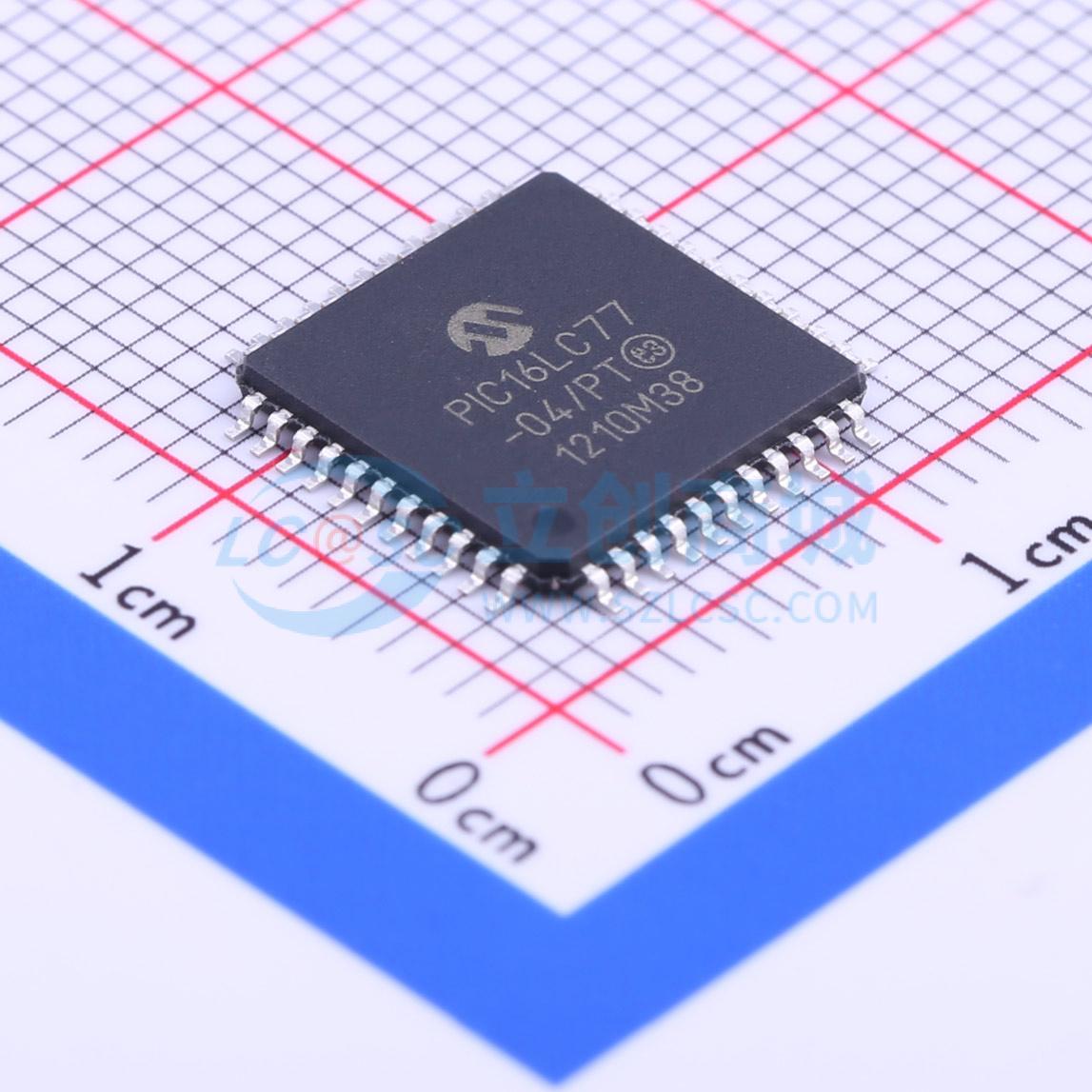

PIC16LC77-04/PT

PIC16C7X 是一款低成本、高性能的CMOS全静态8位微控制器，集成了模拟到数字（A/D）转换器，属于PIC16CXX中档系列。所有PIC16/17微控制器都采用了先进的RISC架构。PIC16CXX微控制器系列具有增强的核心特性、八级堆栈以及多个内部和外部中断源。哈佛架构的独立指令和数据总线允许使用14位宽的指令字和8位宽的数据。两阶段指令流水线使得除了需要两个周期的程序分支外，所有指令都可以在一个周期内执行。共有35条指令（精简指令集）可用。此外，大量的寄存器集合为实现极高性能提供了一些架构上的创新。

PIC16CXX微控制器通常比同类其他8位微控制器实现2:1的代码压缩和4:1的速度提升。

PIC16C72拥有128字节的RAM和22个I/O引脚。除此之外，还提供了多种外设功能，包括：三个定时器/计数器、一个捕获/比较/PWM模块和一个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或二线制互连电路（I2C）总线。此外，还提供了一个5通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，例如温控器控制、压力感应等。

PIC16C73/73A设备拥有192字节的RAM，而PIC16C76则有368字节的RAM。每种设备都有22个I/O引脚。此外，还提供了多种外设功能，包括：三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或二线制互连电路（I2C）总线。通用同步异步收发器（USART）也称为串行通信接口或SCI。此外，还提供了一个5通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，例如温控器控制、压力感应等。

PIC16C74/74A设备拥有192字节的RAM，而PIC16C77则有368字节的RAM。每种设备都有33个I/O引脚。此外，还提供了多种外设功能，包括：三个定时器/计数器、两个捕获/比较/PWM模块和两个串行端口。同步串行端口可以配置为三线制串行外设接口（SPI）或二线制互连电路（I2C）总线。通用同步异步收发器（USART）也称为串行通信接口或SCI。提供了一个8位并行从端口。此外，还提供了一个8通道高速8位A/D转换器。8位分辨率非常适合需要低成本模拟接口的应用，例如温控器控制、压力感应等。

PIC16C7X系列具有减少外部组件的特殊功能，从而降低成本、提高系统可靠性并降低功耗。有四种振荡器选项，其中单引脚RC振荡器提供低成本解决方案，LP振荡器最小化功耗，XT是标准晶体振荡器，HS用于高速晶体振荡器。SLEEP（掉电）功能提供了一种节能模式。用户可以通过多种外部和内部中断及复位从SLEEP状态唤醒芯片。

高度可靠的看门狗定时器带有自己的片上RC振荡器，可防止软件锁定。

UV可擦除CERDIP封装版本非常适合代码开发，而成本效益高的一次性编程（OTP）版本适用于任何批量生产。

PIC16C7X系列非常适合从安全和远程传感器到家电控制和汽车的各种应用。EPROM技术使应用程序程序（如发射器代码、电机速度、接收频率等）的定制变得极其快速和方便。小巧的封装使该系列微控制器完美适用于所有空间受限的应用。低成本、低功耗、高性能、易于使用和I/O灵活性使PIC16C7X在以前未曾考虑使用微控制器的领域也非常多功能（例如定时功能、串行通信、捕获和比较、PWM功能和协处理器应用）。
