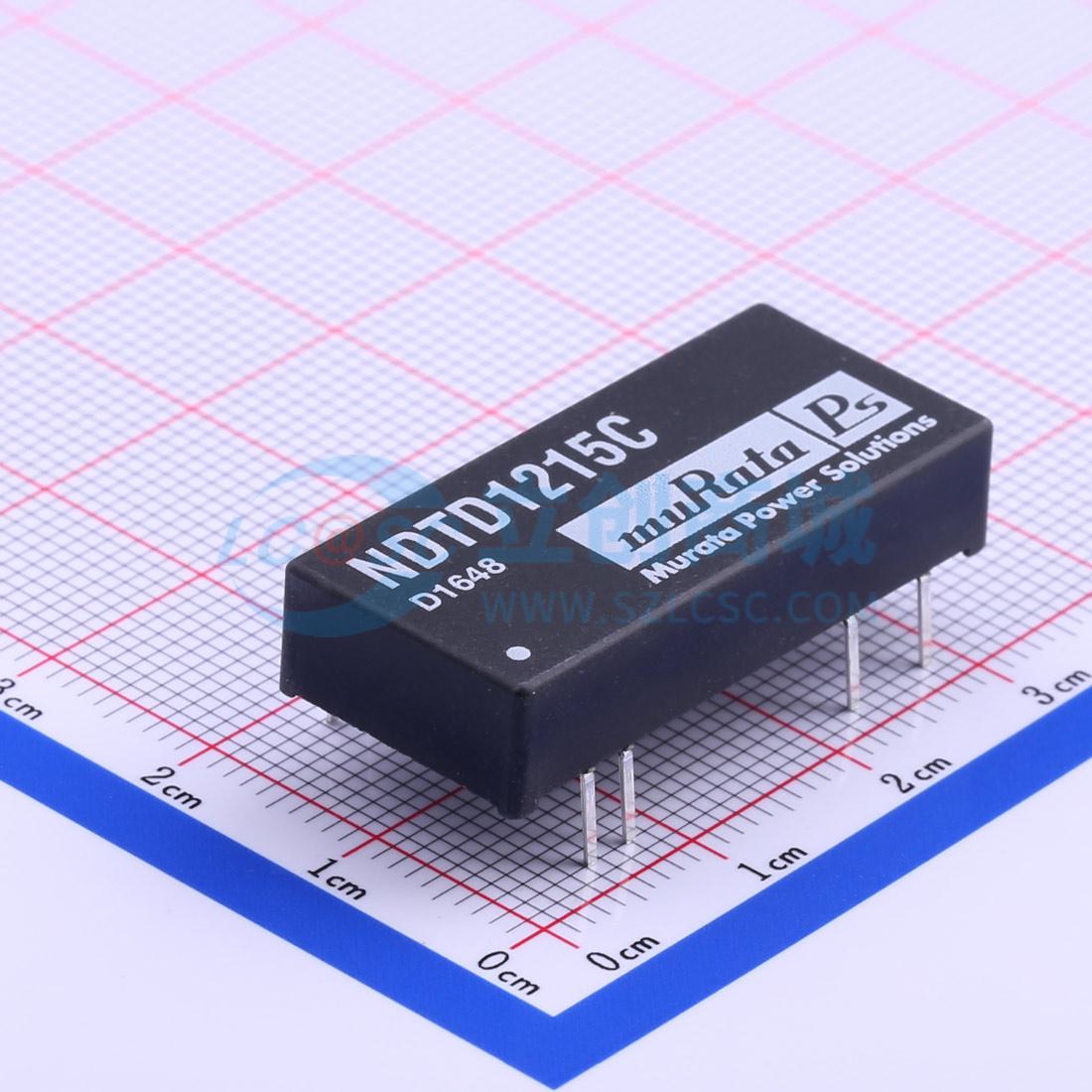

温馨提醒：图片仅供参考，商品以实物为准
NDTD1215C
NDTD1215C
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可正负配置
- 品牌名称
- muRata(村田)
- 商品型号
- NDTD1215C
- 商品编号
- C184803
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 0.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 9V~18V | |
| 转换效率 | 78% | |
| 输出电压(Vout) | ±15V | |
| 输出电流(最大值) | 100mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 60kHz~620kHz | |
| 静态电流 | - | |
| 纹波噪声 | 150mVp-p | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 稳压类型 | 稳压型 |
商品概述
NDTD系列是一系列薄型DC-DC转换器，可在2:1的输入电压范围内提供双路输出。所有型号在高达85℃的温度下无需散热片即可提供3W的输出功率。采用具有隔离反馈的反激式振荡器设计，可在满载的25%至100%的整个工作范围内实现稳压。强烈建议在输入和输出端使用外部电容，以确保在满载和输入电压范围内的性能。塑料外壳符合UL94V-0标准，灌封材料符合UL94V-1标准，连接引脚由镀锡合金42引线框架制成。
