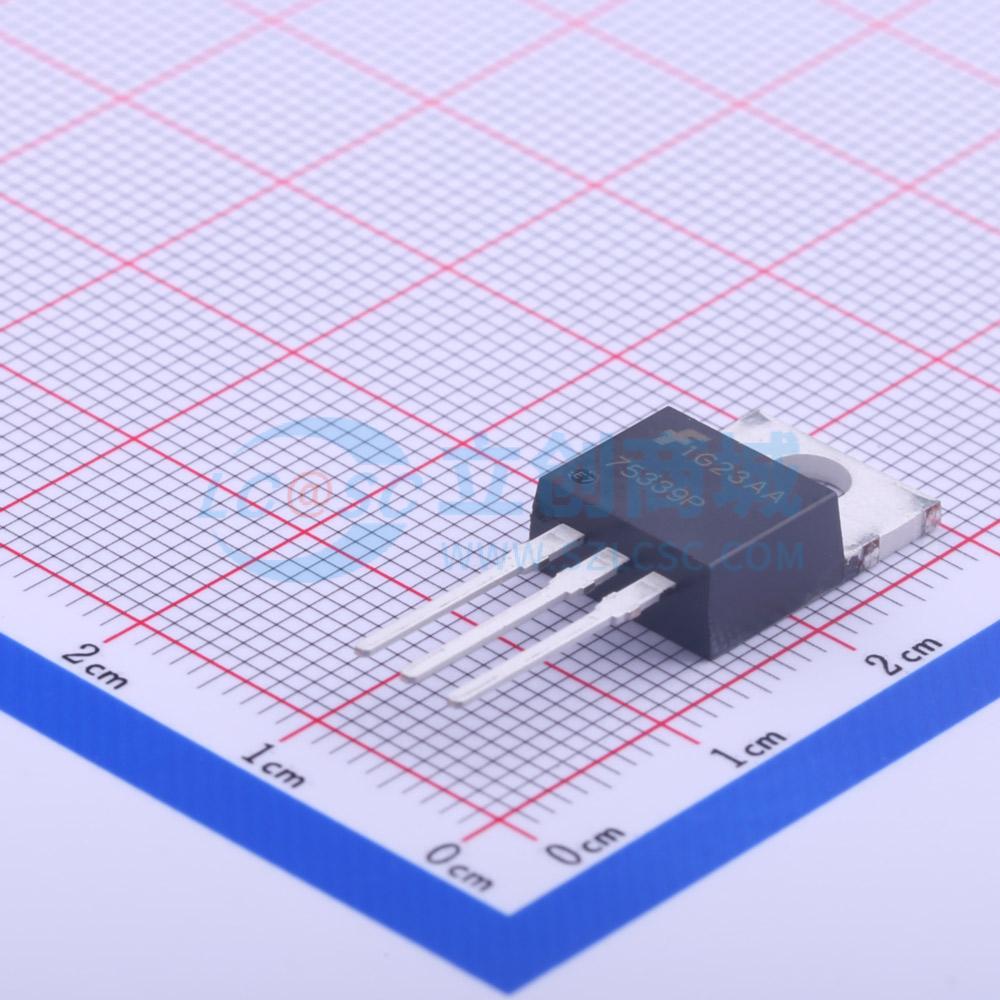

HUF75339P3实物图
  • HUF75339P3商品缩略图
  • HUF75339P3商品缩略图
  • HUF75339P3商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HUF75339P3

1个N沟道 耐压:55V 电流:75A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
此类 N 沟道功率 MOSFET 使用创新的 UltraFET 工艺生产。此先进工艺技术可实现每单位硅面积最低的导通电阻,从而产生出色的性能。此器件可承受雪崩模式下的高能量,二极管具有很短的逆向恢复时间和极低的存储电荷。它适用于功率能效非常重要的应用,如开关稳压器、开关转换器、电机驱动器、继电器驱动器、低压总线开关,以及便携式和电池运行产品中的功率管理。之前开发型号 TA75339。
品牌名称
onsemi(安森美)
商品型号
HUF75339P3
商品编号
C184834
商品封装
TO-220​
包装方式
管装
商品毛重
2.16克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)55V
连续漏极电流(Id)75A
导通电阻(RDS(on))12mΩ@10V,75A
耗散功率(Pd)200W
阈值电压(Vgs(th))4V@250uA
属性参数值
栅极电荷量(Qg)130nC@20V
输入电容(Ciss)2nF
反向传输电容(Crss)160pF
工作温度-55℃~+175℃
类型N沟道
输出电容(Coss)700pF

商品概述

这些N沟道功率MOSFET采用创新的UltraFET工艺制造。这种先进的工艺技术可在单位硅片面积上实现尽可能低的导通电阻,从而带来出色的性能。该器件能够在雪崩模式下承受高能量,且二极管具有极短的反向恢复时间和极少的存储电荷。它专为对电源效率要求较高的应用而设计,如开关稳压器、开关转换器、电机驱动器、继电器驱动器、低压总线开关,以及便携式和电池供电产品的电源管理等。

商品特性

  • 75A,55V
  • 仿真模型
  • 温度补偿的PSPICE和SABER模型
  • 可在以下网址获取SPICE和SABER热阻抗模型:www.fairchildsemi.com
  • 峰值电流与脉冲宽度曲线
  • UIS额定曲线
  • TB334《表面贴装元件焊接到印刷电路板的指南》

应用领域

  • Switching regulators
  • Switching converters
  • Motor drivers
  • Relay drivers
  • Low-voltage bus switches
  • Power management in portable and battery-operated products

数据手册PDF
